Conexión de las mangueras de cilindros—VMD trasera

ATENCIÓN:

X9811
X9811-UN-23AUG88

Las fugas de fluidos a presión pueden penetrar en la piel y provocar lesiones graves. Evitar el riesgo moviendo todas las palancas de control de la VMD trasera y las palancas de control en todas las direcciones para liberar presión antes de desconectar las tuberías hidráulicas u otros conductos. Apretar todas las conexiones antes de aplicar presión.

Para localizar una fuga utilizar un pedazo de cartón. No acercar las manos y el cuerpo a una fuga de alta presión.

En caso de accidente, acudir de inmediato a un médico. El fluido que haya penetrado en la piel deberá extraerse quirúrgicamente pocas horas después del accidente. De lo contrario, podría originarse una gangrena. Los médicos que no tengan experiencia en tratar este tipo de lesiones pueden dirigirse a un centro médico especializado. Dicha información puede solicitarse en inglés a Deere & Company Medical Department en Moline, Illinois, EE.UU., en los teléfonos 1-800-822-8262 ó +1 309-748-5636.

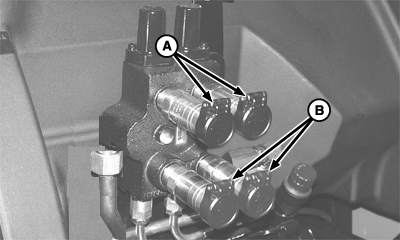

  1. PULV008087
    PULV008087-UN-11FEB10

    Válvula básica de dos secciones

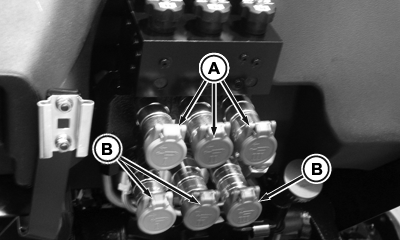

    PULV008071
    PULV008071-UN-10FEB10

    Válvula de lujo de tres secciones

    A - Acoplamientos superiores (extensión)

    B - Acoplamientos inferiores (retracción)

    Identificar las mangueras de extensión y retracción. Las mangueras extendidas deben estar conectadas a los acoplamientos superiores (A); las mangueras retraídas a los acoplamientos inferiores (B).


  2. LV14316
    LV14316-UN-19MAY11

    A - Cubiertas del acoplamiento

    Quitar los guardapolvos (si existe) del extremo de la manguera.


  3. Abrir la cubierta del acoplamiento (A).

  4. ATENCIÓN: Las mangueras hidráulicas pueden fallar por daños físicos, dobleces, envejecimiento y exposición a la intemperie. Revisar las mangueras con frecuencia. Cambiar las mangueras dañadas.

    Asegurarse de que el extremo de la manguera y el acoplamiento estén limpios e introducir con firmeza la punta de manguera en el acoplamiento. Tirar de la manguera para asegurarse de que está correctamente conectada.

JZ81662,0000EC6-63-20120917
