Desconexión de las mangueras del cilindro

1.

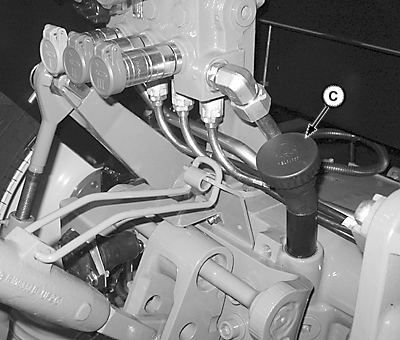

   LV14235-UN-03MAY11

   VMD central


   X9811-UN-23AUG88

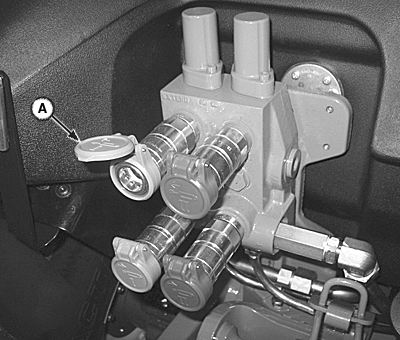

   LV14316-UN-19MAY11

   VMD trasera

   A - Cubierta de acoplamiento

   Si es posible, retraer al máximo el cilindro remoto para evitar dañar el vástago.

---




2. ATENCIÓN: Las fugas de fluidos a presión pueden penetrar en la piel y provocar lesiones graves. Evitar el riesgo moviendo todas las palancas de control de VMD trasera y la palanca de control en todas las direcciones para liberar presión antes de desconectar las tuberías hidráulicas u otros conductos. Apretar todas las conexiones antes de aplicar presión. Para localizar una fuga utilizar un pedazo de cartón. No acercar las manos y el cuerpo a una fuga de alta presión.

   En caso de accidente, acudir de inmediato a un médico. El fluido que haya penetrado en la piel deberá extraerse quirúrgicamente pocas horas después del accidente. De lo contrario, podría originarse una gangrena. Los médicos que no tengan experiencia en tratar este tipo de lesiones pueden dirigirse a un centro médico especializado. Dicha información puede solicitarse a Deere & Company Medical Department en Moline, Illinois, EE.UU, en los teléfonos 1-800-822-8262 ó +1 309-748-5636.

   Una vez que liberó de las mangueras toda la presión hidráulica, tirar de las mismas para separarlas de los acoplamientos.

3. VMD trasera: Limpiarla y luego cerrar la cubierta del acoplamiento (A). Instalar los guardapolvos en los extremos de la manguera.

   Válvula de montaje medio: Asegurarse de que los tapones guardapolvos del acoplamiento y las tapas guardapolvos de extremos de la manguera estén limpios y luego, instalarlos.
