Conexión de las mangueras del cilindro —Válvula de montaje intermedio (si está equipado)

ATENCIÓN: Las fugas de fluidos a presión pueden penetrar en la piel y provocar lesiones graves. Evitar el riesgo moviendo todas las palancas de control de VMD trasera y la palanca de control en todas las direcciones para liberar presión antes de desconectar las tuberías hidráulicas u otros conductos. Apretar todas las conexiones antes de aplicar presión. Para localizar una fuga utilizar un pedazo de cartón. No acercar las manos y el cuerpo a una fuga de alta presión.

En caso de accidente, acudir de inmediato a un médico. El fluido que haya penetrado en la piel deberá extraerse quirúrgicamente pocas horas después del accidente. De lo contrario, podría originarse una gangrena. Los médicos que no tengan experiencia en tratar este tipo de lesiones pueden dirigirse a un centro médico especializado. Dicha información puede solicitarse a Deere & Company Medical Department en Moline, Illinois, EE.UU, en los teléfonos 1-800-822-8262 ó +1 309-748-5636.

X9811-UN-23AUG88

1. NOTA: Las conexiones de manguera a la válvula central se identifican por medio de colores.

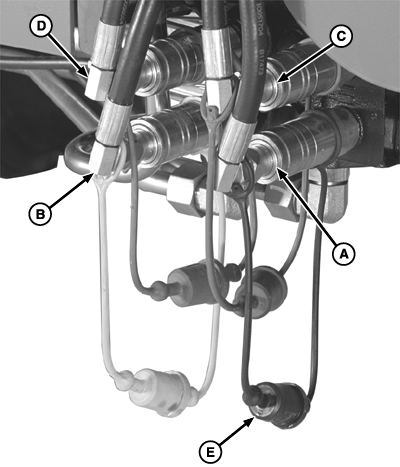

   LV9824-UN-07SEP04

   Una las mangueras a los acopladores siguiendo los colores de identificación de tapones y capuchones.

   Clave	Color de tapón/capuchón/banda de sujeción	Función hidráulica
   A	Negro	Cilindro de la cuchara—Lado del vástago
   B	Amarillo	Cilindro de la cuchara—Lado del émbolo
   C	Azul	Cilindro de elevación—Lado del émbolo
   D	Rojo	Cilindro de elevación—Lado del vástago

---




2. Quitar las cubiertas guardapolvos de los extremos de la manguera.

3. Retirar los tapones guardapolvo de los acopladores de las válvulas.

4. ATENCIÓN: Las mangueras hidráulicas pueden fallar por daños físicos, dobleces, envejecimiento y exposición a la intemperie. Revisar las mangueras con frecuencia. Cambiar las mangueras dañadas.

   Con el extremo de la manguera y los acopladores limpios, introducir con firmeza la punta de la manguera en el acoplador. Tirar de la manguera para asegurarse de que está correctamente conectada.

5. Hacer las conexiones siguiendo los colores de los tapones y capuchones (E).
