Conexión y funcionamiento del cilindro de una dirección

LV14318-UN-19MAY11

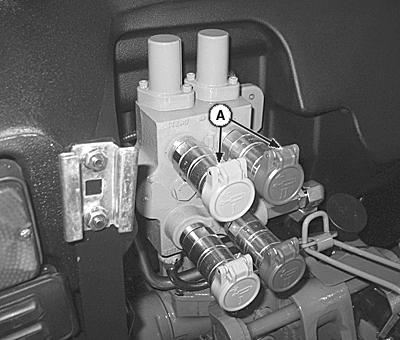

Válvula básica de dos secciones

PULV008072-UN-10FEB10

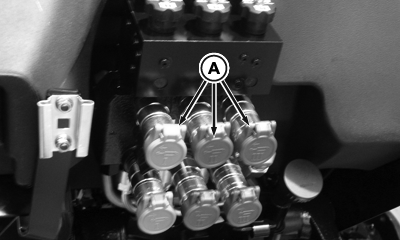

Válvula de lujo de tres secciones

A - Acoplamiento extendido

IMPORTANTE: El volumen de aceite necesario para extender el cilindro disminuye el nivel de aceite hidráulico/de la transmisión. Con el cilindro completamente extendido, comprobar el nivel de aceite y llenarlo hasta el nivel correcto (visible en el fondo del indicador de nivel superior). (Ver Revisión del nivel de aceite de la transmisión/sistema hidráulico en la sección mantenimiento, cada 50 horas o semanalmente en este manual).

Tirar de la palanca de control de la VMD para presurizar y extender el cilindro de una dirección.

Empujar la palanca de control de la VMD totalmente hacia adelante a la posición de "flotación" para retraer el cilindro.
