Instalación de los contrapesos traseros de hierro fundido

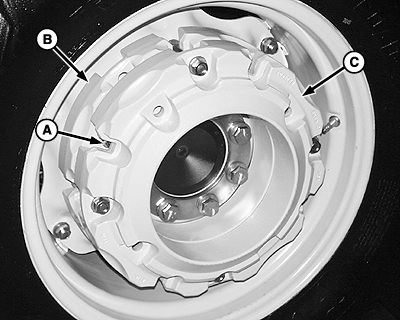

LV9753-UN-04SEP04

Pesos de ruedas dobles

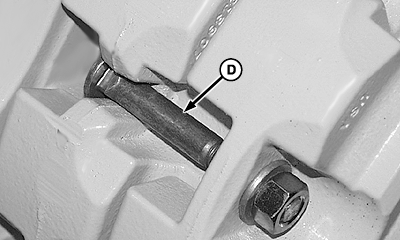

LV9692-UN-19AUG04

Instalación de tornillo en ranura (peso adicional)

A - Tuerca, 5/8-11 (se usan 4)

B - Peso de las ruedas

C - Peso de rueda adicional

D - Tornillo de cabeza redonda (se usan 4)

ATENCIÓN: El contrapeso opcional de hierro fundido es de 43 kg (95 lb). ¡Manejar con cuidado! Utilizar el equipo apropiado o solicitar al concesionario John Deere que realice el trabajo.

1. Quitar la rueda.

2. Fijar el peso (B) a los discos de rueda usando cuatro tornillos especiales de cabeza redonda, arandelas y tuercas (A). Apretar las tuercas al valor especificado.

   Elemento	Medición	Especificación
   Tuercas de peso de rueda a disco	Par de apriete	215 N m (159 Ib-ft)

3. Instalar pesos adicionales (C):

   1. Insertar cuatro tornillos de cabeza redonda (D) a través de las ranuras del primer peso. Instalar los tornillos con el cuello cuadrado en la ranura (como se ilustra).

   2. Alinear los orificios de montaje del segundo contrapeso con los tornillos de cabeza redonda e instalar el contrapeso. Sujetar con arandelas y tuercas. Apretar las tuercas al valor especificado.

      Elemento	Medición	Especificación
      Tuercas de peso de rueda a otro peso	Par de apriete	215 N m (159 Ib-ft)

4. Instalar la rueda y ajustar la tornillería de montaje. (Ver APRIETE DE TORNILLOS—EJE TRASERO en la sección Ruedas, neumáticos y ancho de vía en este manual).

5. Apretar la tornillería y los contrapesos de las ruedas nuevamente después de algunas horas de funcionamiento. Revisar periódicamente.
