Uso de la toma eléctrica auxiliar de siete polos

RXA0068234-UN-27JUN03

RW21249A-UN-29APR99

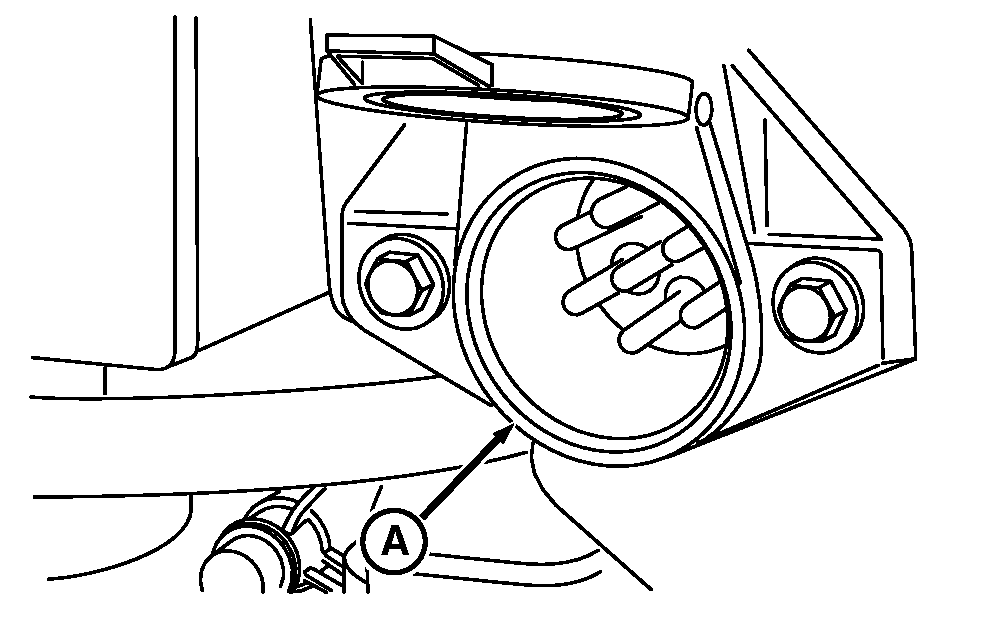

A - Enchufe auxiliar de siete terminales

La toma (A) se emplea para conectar luces, intermitentes de giro y equipos eléctricos externos en remolques y aperos. Siempre utilizar luces auxiliares en el apero remolcado si las luces del tractor quedan ocultas.

Si el mazo de cables del apero está debidamente tendido y conectado a la toma eléctrica, el equipo de luces del apero funcionará conjuntamente con los intermitentes de giro y avería del tractor.

NOTA: Su concesionario John Deere dispone de enchufes de conexión adecuados.

Terminal	Función
1	Toma de masa
2	Faros de trabajo
3	Giro a la izquierda
4	Frenos (si existen)
5	Giro a la derecha
6	Luz trasera
7	Energía para accesorios
