Funcionamiento de las luces de la cargadora (si equipado)
LV9465-UN-03SEP04

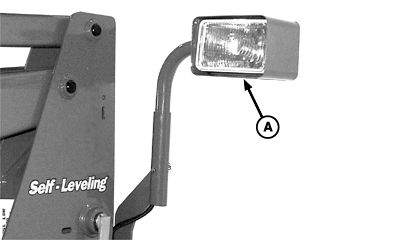

Luz de la cargadora (se ilustra el lado izquierdo)
LV9466-UN-26JUL04

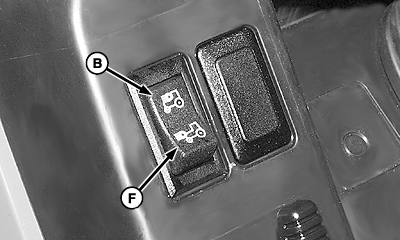

Interruptor del balancín de la cargadora
LV9484-UN-26JUL04

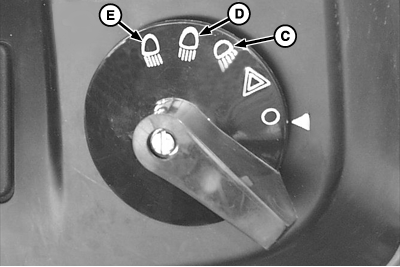

Interruptor de las luces del tractor
A - Conjunto de luces de la cargadora
B - Luces de la cargadora
C - Posición de la luz de trabajo
D - Posición de transporte 1
E - Posición de transporte 2
F - Faros principales de la parilla delantera
Las luces de la cargadora (A) son dos faros principales fijados a los bastidores de montaje de la cargadora y se utilizan en lugar de los faros principales de la parilla delantera estándar que están obstruidos por la cargadora.Gire el conjunto de luces (A) a la posición de funcionamiento hacia adelante (ilustrado).
Para activar el circuito de luces de la cargadora (B), oprima el extremo superior del interruptor.
Las luces de la cargadora no funcionarán en lugar de los faros principales de la parrilla delantera cuando el interruptor de la luz esté posicionado en luces de trabajo (C), transporte 1 (D) o transporte 2 (E).
NOTA: Los reflectores altos están ENCENDIDOS en las posiciones de luces de trabajo y transporte 1. Los reflectores bajos están ENCENDIDOS en la posición transporte 2.
Si se retira la cargadora, oprima la parte inferior del interruptor (F) para restablecer el funcionamiento normal de los faros principales de la parrilla. Gire el conjunto de luces de la cargadora hacia el tractor para almacenamiento.
|
OUO1078,0000169-63-20080728 |
