Preparación del implemento

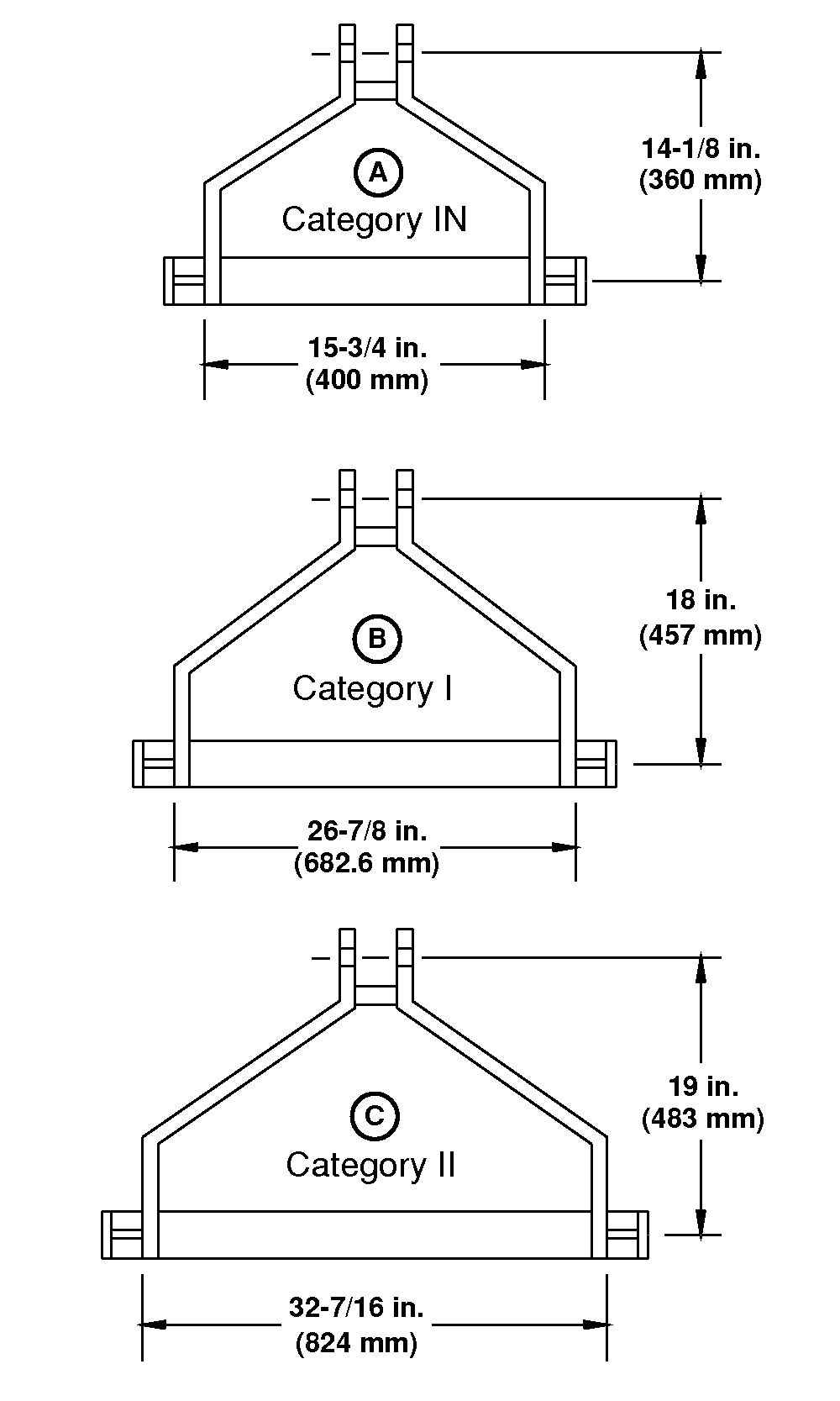

LV9805-UN-07SEP04

A - Categoría IN

B - Categoría I

C - Categoría II

IMPORTANTE: Al acoplar al tractor implementos de categoría I, puede ser necesario alargar los bloques oscilantes para evitar agarrotamiento y limitaciones en la elevación del enganche. (Consulte AJUSTE DE BLOQUES OSCILANTES, en esta sección.)

Los enganches tripuntales de las categorías IN (A) e I (B) son más angostos y se usan con implementos de menor tamaño que los de la categoría II (C). Consulte la siguiente tabla para identificar la categoría del implemento.

Los accesorios de la categoría II deben tener el orificio superior del mástil del accesorio situado 483 mm (19 in.) por encima de los pasadores inferiores. Realice otro orificio en el mástil superior o extiéndalo de ser necesario.

Categoría	Altura del mástil	Ancho entre las clavijas inferiores	Tamaño de las chavetas
			Descenso	Ascenso
IN (A)	360 mm (14-1/8 in.)	400 mm (15-3/4 in.)	22 mm (7/8 in.)	19 mm (3/4 in.)
I (B)	457 mm (18 in.)	682.6 mm (26-7/8 in.)	22 mm (7/8 in.)	19 mm (3/4 in.)
II (C)	483 mm (19 in.)	824 mm (32-7/16 in.)	28 mm (1-1/8 in.)	25,4 mm (1 in.)
