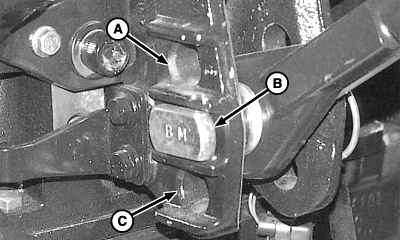

Posiciones del brazo central
LV9806-UN-07SEP04
A - Orificio superior
B - Orificio central
C - Orificio inferior
El soporte escuadrado del brazo central dispone de agujeros que permiten tres diferentes posiciones para fijar el brazo central. La posición determina la sensibilidad de la detección de tiro.Si existen las condiciones siguientes, mueva el brazo central a los agujeros indicados como medida de corrección.
|
Condición |
Utilice agujeros |
|---|---|
|
Durante el funcionamiento del control de tiro se producen demasiados movimientos o fluctuaciones del enganche. |
A o B |
|
La parte trasera del implemento sube demasiado al elevarlo. El peso del implemento que puede elevarse se reduce ligeramente si la sujeción del brazo central se efectúa en los agujeros inferiores. |
A o B |
|
La parte trasera del implemento se arrastra en el suelo. |
B o C |
|
El recorrido de la palanca de control de tiro es muy reducido. |
B o C |
|
El enganche carece de respuesta trabajando con control de carga y permita la reducción del régimen de giro del motor antes de levantar el elevador hidráulico. |
B o C |
NOTA: Los implementos con altura de mástil de categoría IN de 360 mm (14-1/8 in.) normalmente utilizan el orificio inferior para su fijación.
Los implementos con altura de mástil de categoría I de 457 mm (18 in.) normalmente utilizan el orificio central para su fijación.
Los implementos con altura de mástil de categoría II de 483 mm (19 in.) normalmente utilizan el orificio superior para su fijación.
|
