Observación de las limitaciones de carga de la barra de tiro

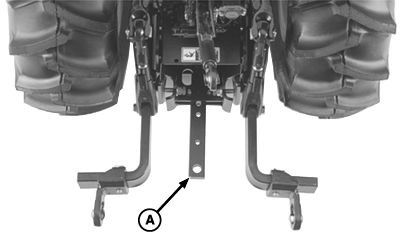

LV9811-UN-07SEP04

Completamente extendida

LV754-UN-25JUN94

Posición media de la TDF

A - Barra de tiro

IMPORTANTE: Algunos equipos pesados, por ejemplo un remolque de un eje cargado, pueden someter la barra de tiro (A) a esfuerzo excesivo. Los terrenos accidentados y la velocidad contribuyen a un aumento considerable de la tensión. No exceda la carga vertical estática máxima en la barra de tiro.

Conduzca despacio con cargas pesadas.

Elemento	Medición	Especificación
Carga vertical estática MÁXIMA de la barra de tiro
Posición completamente extendida	Carga vertical estática	650 kg (1430 lb)
Posición media de la TDF	Carga vertical estática	760 kg (1675 lb)
Posición completamente retraída	Carga vertical estática	1120 kg (2470 lb)
