Ajuste de largo y descentrado de la barra de tiro

1.

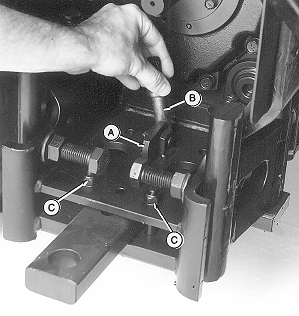

   LV755-UN-25JUN94

   A - Pestillo de retención

   B - Chaveta de la barra de tiro

   C - Tornillos de la barra de tiro (2)

   Levante el pestillo de retención (A).

---




2. Retire la chaveta de la barra de tiro (B).

3. Deslice la barra de tiro hasta la posición deseada.

4. Coloque la chaveta de la barra de tiro y gire el pestillo para sujetarlo en su lugar.

5. La barra de tiro se puede fijar en la posición central utilizando los tornillos (C). También se puede desplazar a cada lado utilizando un tornillo de la barra de tiro en el agujero central.

   Los tornillos de la barra de tiro (C) se pueden quitar para que ésta oscile libremente. Esto ayuda al hacer giros bajo carga. Hay dos agujeros a cada lado del pivote para almacenar los tornillos.
