Acoplamiento de un implemento impulsado por la TDF

TS1644-UN-22AUG95

LV754-UN-25JUN94

LV9813-UN-07SEP04

A - Barra de tiro

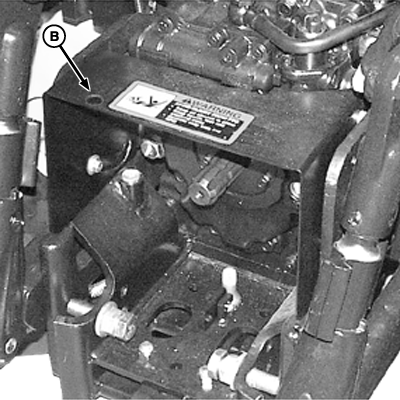

B - Protección de la TDF

1. ATENCIÓN: Se pueden sufrir lesiones graves o mortales al ser atrapado por el eje de transmisión.

   Mantenga la protección principal del tractor y las protecciones de los ejes de mando siempre montadas correctamente. Asegúrese de que las protecciones giren libremente.

   Lleve ropa ceñida. Detenga el motor y asegúrese de que la TDF se haya detenido antes de efectuar ajustes, acoplamientos o antes de limpiar el equipo acoplado a la TDF.

   Gire la llave a la posición STOP (parada) para apagar el motor.

2. Si se conectara un implemento impulsado por la TDF, será necesario extender la barra de tiro (A) a la posición correspondiente. Consulte SELECCIÓN DE POSICIÓN DE LA BARRA DE TIRO para obtener más detalles. Verifique que la chaveta de bloqueo de la barra de tiro se encuentre instalada.

   Si se conecta el accesorio al enganche de 3 puntos, asegurarse que no interfiera la barra de tiro. Retraiga completamente la barra de tiro o retírela si es necesario.

3. Instale el implemento al tractor (barra de tiro o enganche tripuntal) antes de conectar el eje de mando de la TDF. Eleve el enganche a la posición totalmente hacia arriba (transporte) si no va a utilizarse.

4. Gire la protección de la TDF (B) hacia arriba para dejar holgura. Con el motor apagado, gire el eje de la TDF a mano para alinear las estrías. Conectar la línea de mando al eje de la TDF. Tire del eje hacia afuera para asegurarse que el eje de mando esté fijo en el eje de la TDF. Coloque la protección de la TDF a la posición baja.

5. Asegúrese que todas las protecciones estén en su sitio y en buen estado. Nunca accionar la TDF a menos que la protección principal esté debidamente colocada. CON EL MOTOR APAGADO, verifique las protecciones integrales en el eje de mando, asegurándose que giren libremente en el eje. Lubrique o repare según sea necesario.

6. Verifique que no existan interferencias.
