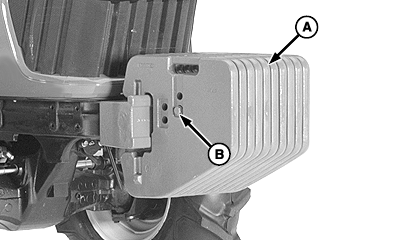

Lastre del extremo delantero para el transporte

LV9736-UN-04SEP04

A - Centro del lastre

B - Tornillo de retención de lastre

ATENCIÓN: Se puede necesitar lastre adicional en el lado delantero para transportar aperos montados en el enganche. Cuando el apero esté levantado, conducir lentamente sobre superficies irregulares, independiente del lastre utilizado.

Las cargas son pesadas. Emplear equipo de elevación adecuado. El peso aproximado de las cargas (D) QUIK-TATCH es de 47 kg (104 lb).

En la parte delantera del tractor pueden colocarse hasta 10 cargasQuik-Tatch™.

1. Instalar los contrapesos por pares, uno a cada lado del centro (A).

2. Para sujetar los pesos en su posición, insertar los tornillos de retención (B) a través de los orificios de lado a lado. Apretar al valor especificado.

   Elemento	Medición	Especificación
   Tornillos de retención del lastre	Par de apriete	215 Nm (159 lb-ft)
