Uso del arco de seguridad plegable

PULV008119-UN-23FEB10

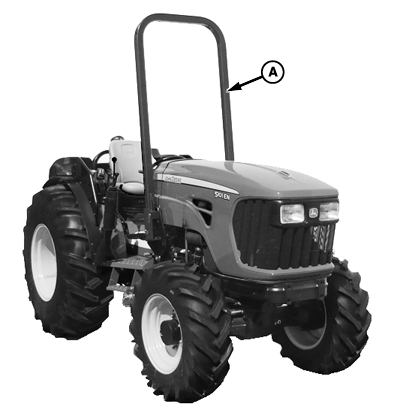

Arco de seguridad—Posición vertical de trabajo

LV9729-UN-03SEP04

PULV008120-UN-23FEB10

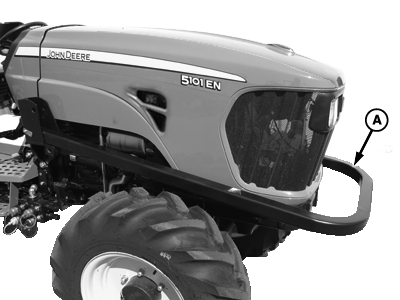

Arco de seguridad — Plegado

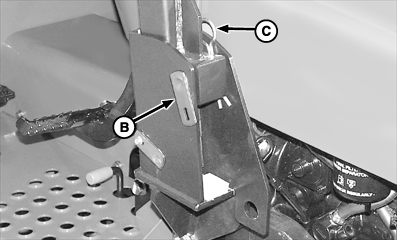

A - Travesaño del Arco de seguridad

B - Pasador con cabeza

C - Pasador de bloqueo

ATENCIÓN: Asegurarse de que todas las piezas estén instaladas correctamente si se ha aflojado o retirado la estructura del arco de seguridad (ROPS) por cualquier motivo. Apretar los tornillos de montaje al par especificado.

El arco de seguridad no debe ser taladrado, soldado, serrado o debilitado de algún modo, puesto que tales modificaciones reducirían la solidez estructural del arco de seguridad. Un arco de seguridad dañado debe ser sustituido, no reutilizado. Toda modificación hecha al arco de seguridad debe ser aprobada por el fabricante.

Mantener siempre la parte superior del arco de seguridad fijada por bulón en posición vertical (como se ilustra) al usar el tractor. Si el tractor se usa con el arco de seguridad plegado (por ejemplo, para entrar a un edificio de altura baja), conducir con sumo cuidado y NO utilizar el cinturón de seguridad.

Elevar otra vez el arco de seguridad y fijarlo con pasador en la posición vertical nuevamente tan pronto como se maneje el tractor bajo condiciones normales.

Para bajar el travesaño del arco de seguridad (A):

1. Retirar los pasadores de bloqueo (C) y los pasadores con cabeza (B).

2. Bajar el travesaño (A) del arco de seguridad hasta apoyarlo en sus topes.

3. Colocar otra vez los pasadores (B y C) en los agujeros de los soportes escuadrados del arco de seguridad para fijar el travesaño hacia abajo.

Colocación del arco de seguridad en posición de funcionamiento:

1. Retirar los pasadores de bloqueo (C) y los pasadores con cabeza (B).

2. Levantar el travesaño (A) del arco de seguridad a posición vertical.

3. Colocar otra vez los pasadores (B y C) en los agujeros del arco de seguridad para fijarlo en su posición.
