Selección de posición de la barra de tiro

LV754-UN-25JUN94

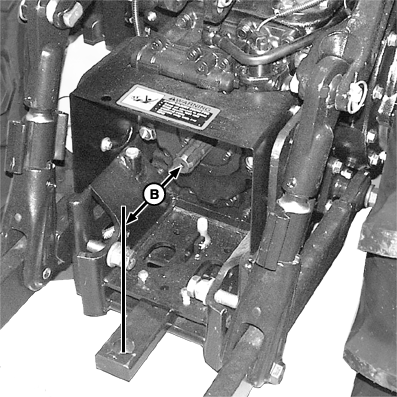

Posición media de la TDF

LV9812-UN-07SEP04

A - Barra de tiro

B - Medida desde/hasta

Para conseguir máxima tracción y eficacia, la barra de tiro (A) deberá colocarse centrada, en la posición totalmente retraída. (Ver el manual del operador del apero para mayor información.)

IMPORTANTE: Para los accesorios remolcados impulsados por la TDF, la barra de tiro debe extenderse a la posición correcta.

Posiciones de barra de tiro
Eje de la TDF	Extremo de eje de TDF a agujero de pasador de enganche (B)
540 r/min (6 estrías)	356 mm (14 in.)
1000 r/min (21 estrías)	407 mm (16 in.)

De ser necesario, la barra de tiro puede descentrarse u oscilarse libremente.
