Ajuste del asiento

LV9760-UN-07SEP04

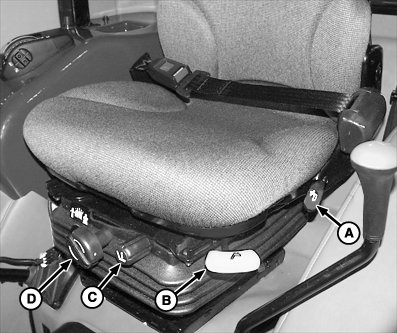

Ilustración de la cabina; Motor de doble montaje similar

LV9761-UN-07SEP04

A - Palanca del ángulo del respaldo

B - Palanca de movimiento longitudinal

C - Perilla de ajuste de altura del asiento

D - Perilla de ajuste del peso

E - Indicador de peso

ATENCIÓN: Para evitar accidentes, ajustar el asiento antes de conducir.

NOTA: Seguir estas instrucciones como guía. Como cada uno tiene sus gustos y preferencias, el ajuste final se tendrá que determinar de forma personal. Todo operador deberá realizar los ajustes que mejor se adecuen a él.

El ajuste de peso debería realizarse cada vez que se cambia el ajuste de altura.

Para obtener mejores resultados, quédese en el asiento al hacer los ajustes.

Angulo del respaldo: Tirar de la palanca (A) y apoyarse sobre el respaldo para reclinar el asiento al ángulo deseado.

Posición longitudinal del asiento: Levantar la palanca (B) y deslizar el asiento hacia adelante y hacia atrás a la posición deseada. Asegurarse que todos los controles estén al alcance.

NOTA: Si la perilla de ajuste de altura (C) está bloqueada y no gira, girar la perilla de ajuste del peso (D) a un valor más liviano o fuerce el descenso del asiento.

Altura del asiento: Girar la perilla (C);

• En sentido horario para elevar el asiento
• En sentido contrahorario para bajar el asiento

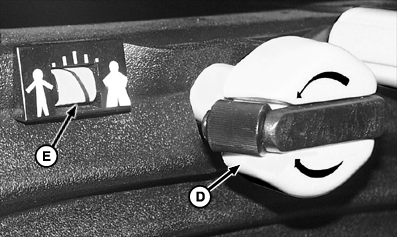

Comodidad de amortiguación (peso): Ajustar la suspensión del asiento a firme o liviana. Extender la manivela y girar la perilla (D);

• En sentido horario para una suspensión más firme
• En sentido contrahorario para una suspensión más liviana.

El indicador (E) muestra la posición actual dentro de una gama total de peso de 52 a 136 kg (115 a 300 lbs).
