Funcionamiento de palancas de control de VMD—Válvula básica

ATENCIÓN: El calor excesivo del aceite hidráulico puede causar lesiones personales y fallas de los componentes. Para evitar que el aceite hidráulico se sobrecaliente, NO mantener la palanca de control de la VMD en posición de funcionamiento durante un largo periodo de tiempo.

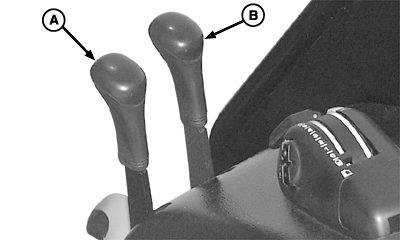

LV9821-UN-07SEP04

Motor de doble montaje con válvula básica de dos secciones

A - Palanca de la VDM I

B - Palanca de la VDM II

Extensión y retracción de cilindros

Con las mangueras conectadas correctamente a los acoplamientos, tirar de la palanca hacia atrás contra la presión del resorte para extender el cilindro remoto. La presión del resorte devuelve la palanca al punto muerto cuando la suelta. Con la palanca en punto muerto, el cilindro remoto se fijará en su posición por presión hidráulica. Empujar la palanca hacia adelante contra la presión del resorte para retraer el cilindro.

Posición de flotación

Empujar la palanca hacia adelante, pasando por retraer, hasta su posición de retención para accionar la función de "flotación".

La función de “flotación” permite al cilindro extenderse y retraerse libremente, por ejemplo cuando el apero sigue el contorno del suelo.

Volver manualmente la palanca al punto muerto cuando la “flotación” ya no sea necesaria.

Funcionamiento del motor hidráulico

Ver USO DE VDM TRASERA PARA MOTOR HIDRÁULICO en esta sección.
