Cambio del aceite en el eje de la TDM—Si está equipado

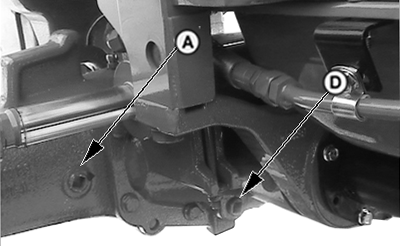

PY4430-UN-10JUL07

Caja del diferencial de la tracción delantera

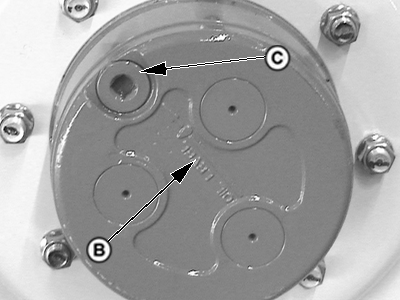

PY4431-UN-03JAN05

Cubo de rueda

A - Tapón de la boca de llenado de la caja del diferencial

B - Marca de llenado de nivel de aceite

C - Tapón de vaciado/llenado de cubo de rueda

D - Tapón de vaciado de caja del diferencial

1. El tractor debe situarse en terreno nivelado para garantizar un nivel correcto de aceite.

2. NOTA: Cada cubo de las ruedas delanteras tiene un tapón de llenado/vaciado (C).

   Quitar los tapones de llenado/drenaje (C y D). Para vaciar los cubos de las ruedas, girar las ruedas hasta situar el agujero de vaciado/llenado (C) en la posición de las 6 horas. Vaciar el aceite.

3. Girar las ruedas de tal modo que la marca de nivel de aceite (B) esté paralela al suelo.

4. Instalar el tapón de vaciado (D).

5. Llenar la caja del diferencial con aceite hidráulico/de la transmisión John Deere Hy-Gard™ en los puntos de llenado (A). Consultar la sección "Combustible, lubricantes y refrigerante del motor". Llenar los cubos hasta la marca de nivel (B) y la caja del diferencial hasta la parte baja del agujero de llenado (C).

   Elemento	Medición	Especificación
   Aceite de la caja del diferencial de la tracción delantera	Capacidad	5.0 l (1.32 gal) aprox.
   Aceite de cubos (cada uno) del eje de tracción delantera	Capacidad	1,0 l (0,26 gal) aprox.
   Aceite del conjunto del eje de tracción delantera	Capacidad	7.0 l (1.84 gal) aprox.

   IMPORTANTE: Comprobar el nivel de aceite tras 30 minutos. El aceite fluye muy lentamente por los rodamientos y las cajas de ejes. Cargar el aceite por la boca de llenado del cubo (C) a ambos lados y por la boca (D) de la caja del diferencial para acortar el tiempo de llenado. Añadir el aceite necesario.
