Conexión del cableado del alternador

PY5949-UN-18JUL06

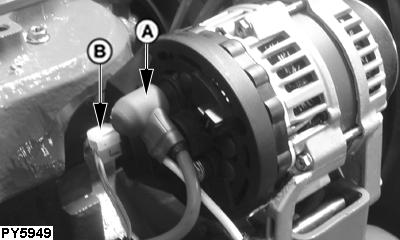

Conexión de cables

A - Cable del alternador

B - Cable del alternador

IMPORTANTE: Desconecte el cable negativo de la batería (masa) antes de realizar el mantenimiento en cualquier parte del sistema eléctrico. Haga todas las demás conexiones antes de conectar el cable a masa.

Para evitar daños al sistema eléctrico, desconecte el alternador antes de realizar cualquier soldadura eléctrica. Si un accesorio acoplado precisara reparación por soldadura, desconéctelo del tractor antes de soldar, para no dañar el sistema eléctrico del tractor.

Si se desconecta el alternador por algún motivo, conecte los cables (A) y (B) tal y como se muestra a la derecha.
