Uso del mando de tiro

PY4549-UN-27JAN05

M47169-63-27JUN08

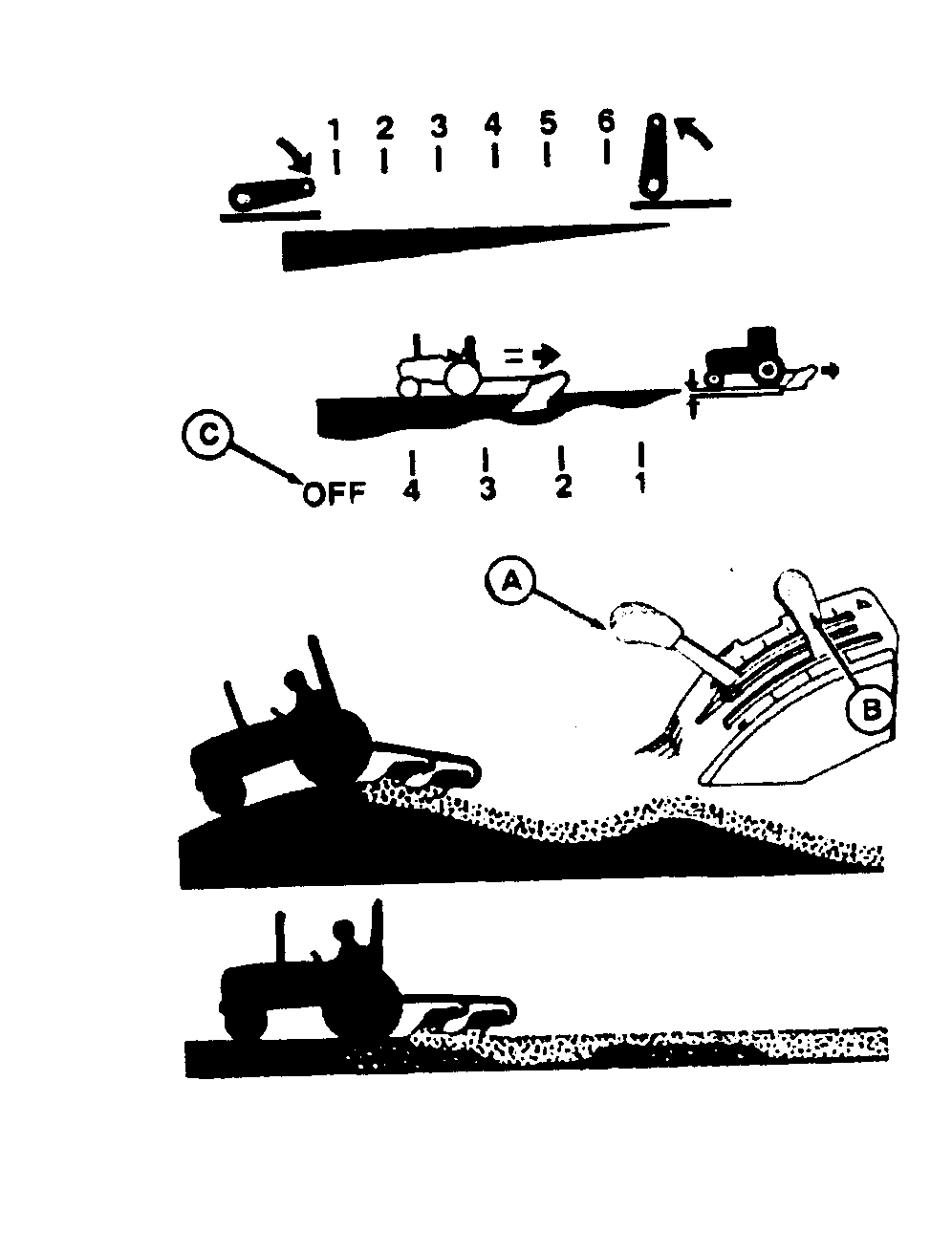

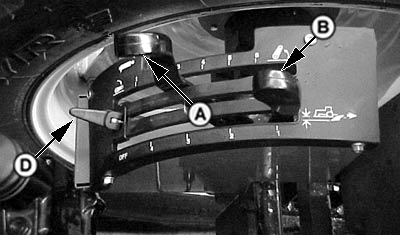

A - Palanca del control de posición

B - Palanca de mando de tiro

C - Posición de detección de tiro desactivada

D - Tope de la palanca de control de posición

El elevador hidráulico está equipado con un sistema de control de tiro ajustable.

Usar el sensor de carga de tiro al:

• Trabaje con un implemento totalmente montado en pendientes o depresiones. El implemento subirá o bajará siguiendo el contorno del terreno, manteniendo una profundidad casi constante.
• Al trabajar en suelos variables. El implemento subirá ligeramente para atravesar puntos difíciles, por lo que no habrá que seleccionar una marcha más baja.

La palanca de control de tiro (B) controla la cantidad de carga que se precisa para que responda el enganche. Con la palanca totalmente hacia adelante a la posición “OFF” (desactivada) (C), no hay detección de tiro. Al situar atrás la palanca se reduce la cantidad de carga de tiro que se precisa para anular el ajuste de posición fijado mediante la palanca de control de posición (A) y elevar el eje oscilante.

Los rangos de detección de tiro pueden cambiarse, alterando la posición del eslabón central. (Para obtener más información, vea Posición del eslabón central en esta sección).

Para trabajar con la detección de carga de tiro:

• Para empezar, sitúe la palanca de control de posición (A) completamente hacia atrás y la palanca de mando de tiro (B) completamente hacia adelante (tiro mínimo).
• Con el tractor en marcha, empuje la palanca de control de posición (A) hacia adelante para fijar la profundidad del funcionamiento del implemento. Fije el tope de la palanca de control de posición (D) para que la palanca de control pueda llevarse luego a la misma posición. El sistema de profundidad del funcionamiento impide que el elevador hidráulico descienda totalmente cuando el tractor comience a resbalar. A continuación, tire hacia atrás de la palanca de detección de tiro (B) hasta conseguir la sensibilidad de detección de tiro deseada.
• La palanca de control de posición (A) también puede elevarse ligeramente para anular el ajuste de mando de tiro y así poder pasar más fácilmente puntos resbaladizos sin quedar atascado.
• La palanca de control de posición (A) puede desplazarse hasta su límite trasero para elevar el enganche en los cabeceros del campo.
