Conexión de implementos al enganche tripuntal

Eslabones de tiro fijos

1.
   PY6486-UN-13MAR07

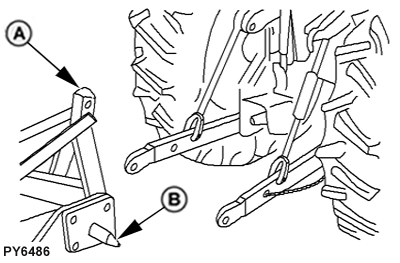

   A - Implemento

   B - Clavijas del enganche del implemento

   Asegúrese de que la barra de tiro no estorbe. De ser necesario, mueva la barra de tiro hacia adelante o retírela. Verifique si hay otros elementos que puedan estorbar.

---




2. ATENCIÓN: Antes de acoplar un implemento al enganche, para evitar el desplazamiento imprevisto del elevador hidráulico, sitúe la palanca sensora de tiro hacia adelante o en posición OFF (desconectada).

   Haga retroceder el tractor hacia el implemento (A) para que los puntos de enganche se alineen. Accione el freno de estacionamiento y apague el motor antes de abandonar el asiento del tractor.

3. Deslice los eslabones de tiro sobre las chavetas de enganche del implemento (B) y fíjelos con chavetas de bloqueo rápido.

   NOTA: Cuando no se usan, las chavetas de cierre pueden guardarse en las conexiones de tiro (en los agujeros de las orejetas de las cadenas oscilantes).

4.
   PY4345-UN-29DEC04

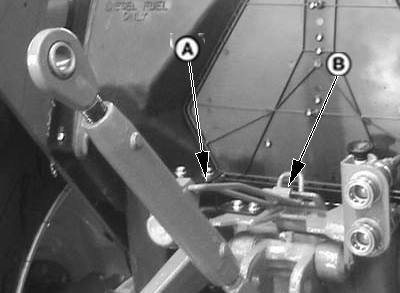

   A - Pinza de traba del brazo central

   B - Lengüeta

   Para retirar el eslabón central del gancho de transporte, levante la pinza de bloqueo del eslabón central (A) y gire la lengüeta (B) hasta la parte trasera de la pinza.

---




5. Fijar el brazo central a la parte superior del mástil del accesorio.

6. Ajustar el brazo central y los brazos elevadores según sea necesario. (Vea Nivelación del enganche en esta sección).

7. ATENCIÓN: Para evitar lesiones físicas o daños en la máquina cuando se fija al enganche de 3 puntos del tractor un accesorio, un acoplador rápido de accesorios u otro tipo de acoplamiento, revisar toda la gama de movimientos del enganche en busca de interferencia, atascamiento o separación de la TDF.


   PY7311-UN-29JUN07

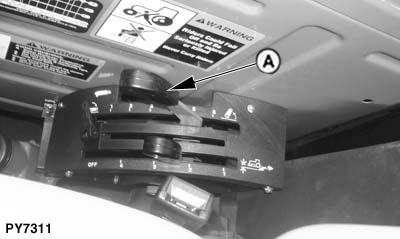

   A - Palanca del control de posición

   Utilizando la palanca de control de posición (A), baje y suba el implemento lentamente y verifique que no se produzcan interferencias en todo su recorrido.

---

Reducción de los eslabones de tiro (si están equipados)

LV9643-UN-11AUG04

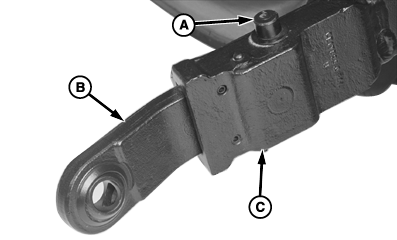

Extremo del eslabón—Totalmente hacia adentro

LV9644-UN-11AUG04

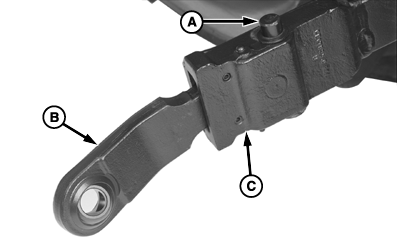

Extremo del eslabón—Punto intermedio

LV9645-UN-11AUG04

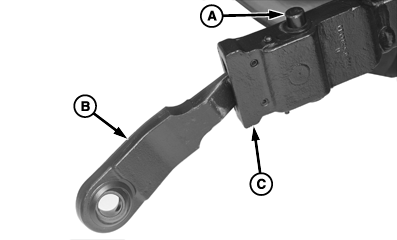

Extremo del eslabón—Totalmente hacia afuera

A - Botón

B - Tope del eslabón de tiro

C - Brazos de tiro

1. Alinee el tractor con los puntos de enganche. Retroceda el tractor para acercarlo al implemento. Coloque la transmisión en la posición PARK (estacionamiento) y detenga el motor.

2. Desplace el botón (A) hacia el centro del tractor y extraiga el extremo del eslabón de tiro (B). Deslice el extremo del eslabón de tiro sobre la chaveta del enganche del implemento. Sujetarla con un pasador de seguridad. Repita la operación en el otro lado.

3. Eleve o baje los brazos de tiro (C) para alinear los topes (B) con los brazos, después retroceda el tractor lentamente para bloquear los extremos en la posición correcta.

4. Realice los pasos 4 a 7 del procedimiento anterior (eslabones de tiro fijos).
