Adjust Drawbar Length and Offset


Adjust Drawbar Length

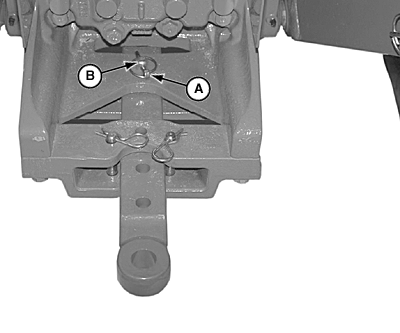

LV14625
LV14625-UN-11AUG11

A - Retaining Pin

B - Drawbar Pin

  1. Remove retaining pin (A).

  2. Remove drawbar pin (B).

  3. Slide drawbar to desired position.

  4. Install drawbar pin (B) and insert retaining pin (A) to retain in place.


Adjust Drawbar Offset

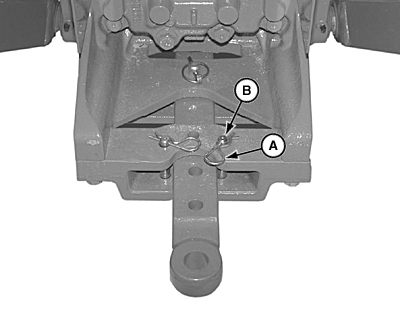

LV14627
LV14627-UN-11AUG11

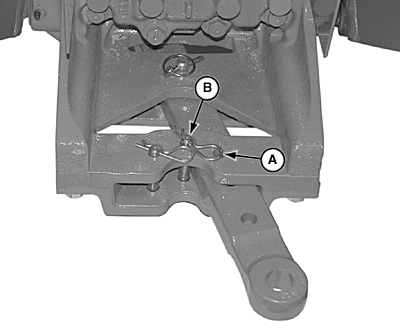

LV14626
LV14626-UN-11AUG11

A - Retaining Pin

B - Drawbar Pin

  1. Remove retaining pin (A).

  2. Remove pin (B).

  3. Offset drawbar toward left or right.

  4. Install pin (B) and insert retaining pin (A) to retain in place.

JZ81662,0000384-19-20110812
