Accessory Electrical Outlet—If Equipped

LV15969
LV15969-UN-10AUG12

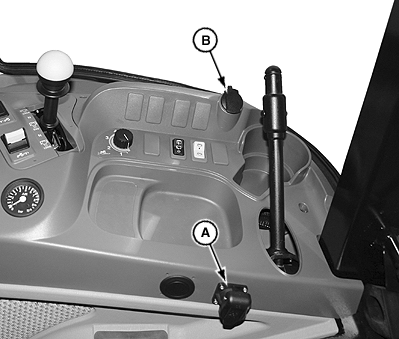

A - 12 V Electrical Convenience Outlet

B - 12 V Electrical Power Outlet

Accessory 12 V electrical convenience outlet (A) is used when connecting auxiliary equipment.

Power outlet (B) is an additional accessory 12 V electrical outlet for operators use.

Electrical convenience outlet (A) is protected by fuse F06 (30A) and F11 (30A).

Electrical power outlet (B) is protected by fuse F06 (30A).

NOTE: For fuse location, see Maintenance—As Required/Per Condition section in this manual.

JZ81662,0000716-19-20120809
