Collos csavarok meghúzási nyomatéka

TS1671-UN-01MAY03

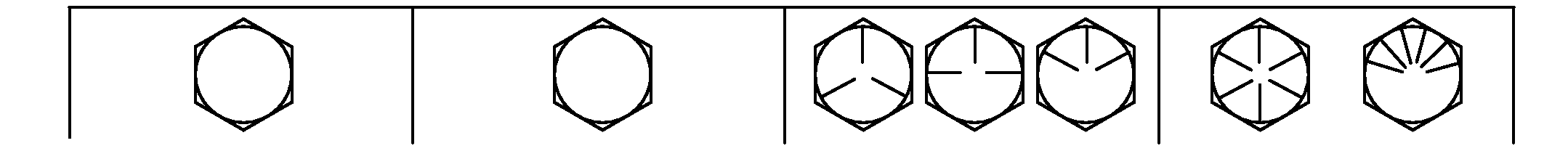

Csavarméret	SAE 1 osztály				SAE 2 osztály 1				SAE 5, 5.1 vagy 5.2 osztály				SAE 8 vagy 8.2 osztály
	Kenéssel2		Szárazon3		Kenéssel2		Szárazon3		Kenéssel4		Szárazon3		Kenéssel2		Szárazon3
	Nm	lb.-in.	Nm	lb.-in.	Nm	lb.-in.	Nm	lb.-in.	Nm	lb.-in.	Nm	lb.-in.	Nm	lb.-in.	Nm	lb.-in.
1/4	3.7	33	4.7	42	6	53	7.5	66	9.5	84	12	106	13.5	120	17	150
													Nm	lb.-ft.	Nm	lb.-ft.
5/16	7.7	68	9.8	86	12	106	15.5	137	19.5	172	25	221	28	20.5	35	26
									Nm	lb.-ft.	Nm	lb.-ft.
3/8	13.5	120	17.5	155	22	194	27	240	35	26	44	32.5	49	36	63	46
			Nm	lb.-ft.	Nm	lb.-ft.	Nm	lb.-ft.
7/16	22	194	28	20.5	35	26	44	32.5	56	41	70	52	80	59	100	74
	Nm	lb.-ft.
1/2	34	25	42	31	53	39	67	49	85	63	110	80	120	88	155	115
9/16	48	35.5	60	45	76	56	95	70	125	92	155	115	175	130	220	165
5/8	67	49	85	63	105	77	135	100	170	125	215	160	240	175	305	225
3/4	120	88	150	110	190	140	240	175	300	220	380	280	425	315	540	400
7/8	190	140	240	175	190	140	240	175	490	360	615	455	690	510	870	640
1	285	210	360	265	285	210	360	265	730	540	920	680	1030	760	1300	960
1-1/8	400	300	510	375	400	300	510	375	910	670	1150	850	1450	1075	1850	1350
1-1/4	570	420	725	535	570	420	725	535	1280	945	1630	1200	2050	1500	2600	1920
1-3/8	750	550	950	700	750	550	950	700	1700	1250	2140	1580	2700	2000	3400	2500
1-1/2	990	730	1250	930	990	730	1250	930	2250	1650	2850	2100	3600	2650	4550	3350
A felsorolt értékek csak általános célra vannak megadva, a csavar szilárdsága alapján. NE használja ezeket az értékeket, ha a meghúzáshoz ettől eltérő nyomaték van megadva. A műanyagbetétes vagy hullámos szélű anyák esetén - rozsdamentes kötőelemeknél és az U-csavarok anyáinál - az adott feladatra vonatkozó meghúzási előírásokat vegye figyelembe. A nyírócsavarokat úgy tervezték, hogy egy adott terhelésnél elnyíródjanak. Az elnyíródott csavart mindig ugyanolyan minőségűvel pótolja.									A kötőelemeket ugyanolyan, vagy magasabb minőségi osztályú kötőelemre cserélje. Ha magasabb minőségű csavart használ, akkor az eredeti csavar nyomatékával kell meghúznia. Ügyeljen arra, hogy a rögzítőcsavarok menetei tiszták legyenek, és hogy “jól kapjon bele” a csavarmenet az anyamenetbe. Az anyákat, kerékcsavarokat és kerékanyákat kivéve lehetőség szerint kenje meg a sima, vagy horganyzott kötőelemeket, kivéve, ha az adott feladatra más érték van megadva.
