A középső függesztőrúd beállítása

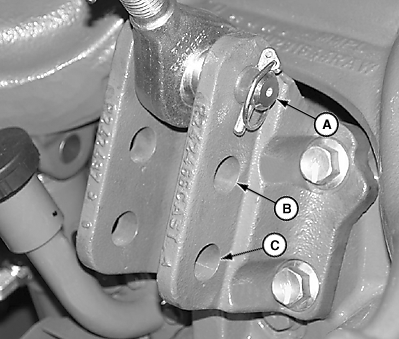

LV14569-UN-04AUG11
A középső függesztőrúd beállítása

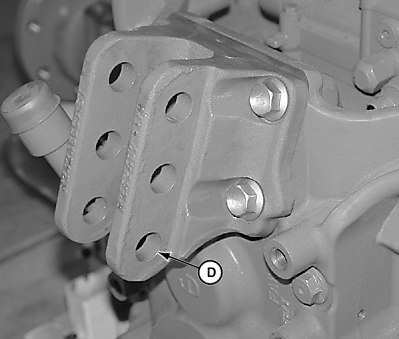

LV14570-UN-04AUG11
Tartó megfordítva
A - Felső furat
B - Középső furat
C - Alsó furat
D - Legalsó furat (megfordított tartóval)
A középső függesztőrúd tartóján lévő furatok segítségével a középső függesztőrúd három különböző helyzetbe állítható be.MEGJEGYZÉS: A középső kar befogó tartója megfordítható, hogy a (D) furat is rendelkezésre álljon.
Ha az alábbiak fordulnak elő, állítson a középső függesztőrúdon az elhárításhoz.
|
Állapot |
A furatok használata |
|---|---|
|
Emeléskor a munkaeszköz vége túl sokat emelkedik. 1 |
A vagy B |
|
A munkaeszköz hátsó része húzza a talajt. |
B vagy C |
MEGJEGYZÉS: Az I. kategóriás, 457 mm (18 in.) magasságú függesztővel szerelt munkagépekhez normál esetben a (C és D) furatokat kell használni, és a II. kategóriás, 483 mm (19 in.) magasságú függesztővel rendelkező munkagépekhez az (A és B) furatokat.
| Tétel | Mérés | Specifikáció |
| A középső függesztőrúd tartójának csavarjai | Nyomaték | 320 Nm (236 lb.-ft.) |
|
1 A megemelhető munkaeszköz
tömege kissé csökken, amikor a középső
függesztőrúd az alsó furatokban van.
|
GS25068,0001A32-35-20150611 |
