A középre szerelt SCV vezérlőkar és csatlakozó beazonosítása—Ha van felszerelve
LV16015-UN-07SEP12

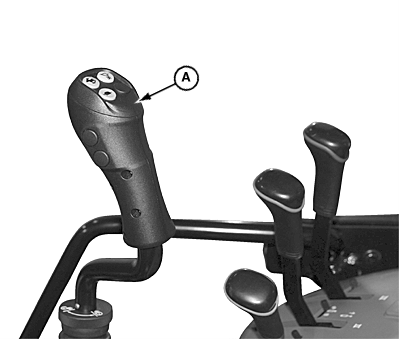

Többfunkciós vezérlőkar
A - Többfunkciós vezérlőkar
A kar (A) vezérlik a megfelelő szelektív vezérlőszelep (SCV) csatlakozóinak olajáramát, melyek a traktor jobb oldalán vannak. A jobb oldali csatlakozók a kitoláshoz, a bal oldali csatlakozók a visszahúzáshoz vannak.
RXA0149419-UN-22JUL15
Kettős, középre szerelt SCV
RXA0149418-UN-22JUL15
Hármas, középre szerelt SCV és áramlásszabályozás
A - Kanál munkahenger---Visszahúzás
B - Kanál munkahenger—Kitolás
C - Keret munkahenger---Visszahúzás
D - Keret munkahenger---Kitolás
E - Harmadik funkció munkahenger—Visszahúzás
F - Harmadik funkció munkahenger—Kitolás
G - Állítható az áramlásszabályozás
|
GS25068,0001B68-35-20150721 |
