Az egyszeres működésű munkahenger csatlakoztatása és üzemeltetése

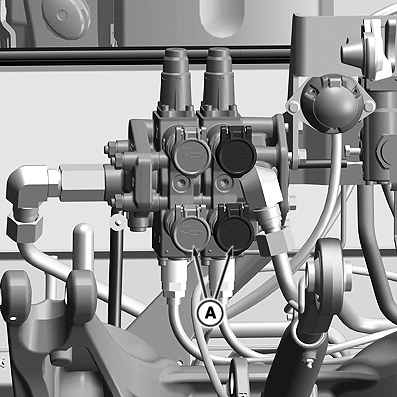

RXA0149421-UN-22JUL15
Kettős, hátsó SCV

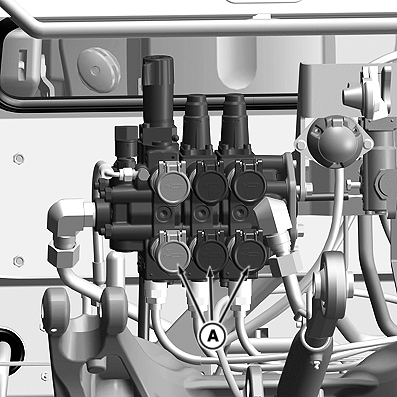

RXA0149420-UN-22JUL15
Hármas hátsó SCV
A - Hosszabbító csatlakozók
Az egyszeres működésű munkahengert csak a kihelyezett vezérlő szelep (SCV) kitol csatlakozójába (A) szabad bekötni.FONTOS: A munkahenger kitolásához szükséges olajmennyiség elvétele csökkenti a hajtómű és hidraulikaolaj szintjét. Ellenőrizze az olajszintet teljesen kitolt munkahenger mellett és töltse fel a megfelelő szintre. (Lásd a "Hajtómű/hidraulika olajszint ellenőrzése" részt a Karbantartási Útmutatóban.)
Húzza vissza a kihelyezett vezérlőszelep (SCV) kart ez egyszeres működésű munkahenger nyomás alá helyezéséhez és kitolásához.
Tolja az SCV vezérlőkart teljesen előre, "úszó" helyzetbe a munkahenger visszahúzásához.
|
GS25068,0001B6D-35-20150721 |
