A középre szerelt SCV többfunkciós vezérlőkar üzemeltetése—(ha van)

FONTOS:

PULV004691-UN-11JAN10

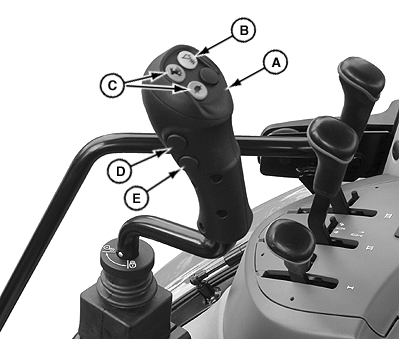

LV16017-UN-28AUG12

LV16019-UN-28AUG12

A - Többfunkciós vezérlőkar

B - A homlokrakodó csillapítás bekapcsolása

C - Hi/Lo sebességváltó gombok

D - Harmadik funkció visszahúzás/emelés

E - Harmadik funkció kitolás/süllyesztés

VIGYÁZAT: A túlmelegedett hidraulikaolaj személyi sérülést, és az alkatrészek hibás működését okozza. A hidraulikaolaj túlmelegedésének megelőzése végett, NE tartsa a multifunkciós vezérlőkart üzemi helyzetben hosszú ideig.

Alapfunkciók

• kart hátra = homlokrakodó emelése
• kart előre az érezhető ellenállásig = homlokrakodó süllyesztése
• kart előre az érezhető ellenálláson túl (reteszelés) = homlokrakodó úszó helyzetben
• kart balra = kanál felcsukódik
• Kart jobbra húzva = Kanál lenyílik

További funkciók

A többfunkciós vezérlő kar (A) egyszerre két vezérlő szelep működtetését teszi lehetővé.

A (D) és (E) gombok megnyomása a munkagép harmadik-funkciós szelepét működtetik, lehetővé téve további funkciók működtetését.

MEGJEGYZÉS: További információkért olvassa el a munkaeszköz kezelési utasítását! A homlokrakodó rezgéscsillapítóját használat előtt aktiválni kell.

A homlokrakodó csillapítás a (B) gombbal kapcsolható ki és be. Amikor a homlokrakodó csillapítás be van kapcsolva, a gombban (B) lévő LED világít.

A sebességváltó gombok (C) segítségével a hajtómű fokozatok kapcsolhatók.

VIGYÁZAT: Amikor a homlokrakodó nincs használatban, a többfunkciós kart reteszelni kell. Ennek elvégzéséhez a reteszelő gyűrűt (G) fordítsa el és ellenőrizze, hogy a többfunkciós kart nem lehet mozgatni. Ha ez nem történik meg, a homlokrakodó véletlenszerűen mozgatható a traktor mozgása közben, ami súlyos balesetet okozhat.

A regzéscsillapítás be- és kikapcsolása

1. Tartsa lenyomva a (B) gombot majd kapcsolja be a gyújtást.
2. Tartsa a (B) gombot lenyomva további legalább 5 másodpercet amíg a gombban lévő LED villogni nem kezd.
3. Engedje fel a gombot és nyomja meg ismét 5 másodpercen belül, hogy a programozási módba belépjen.
4. Az érvényben lévő beállítást a következők jelzik:

   - a LED folyamatosan nem világít = rezgéscsillapítás kikapcsolva

   - a LED folyamatosan világít = rezgéscsillapítás bekapcsolva

5. Nyomja meg a (B) gombot a homlokrakodó csillapítás be- és kikapcsolásához.
6. A programozási módból történő kilépéshez és a beállítások elmentéséhez nyomja meg bármely gombot a többfunkciós vezérlő karon vagy vegye le a gyújtást.

Szállítási reteszelés

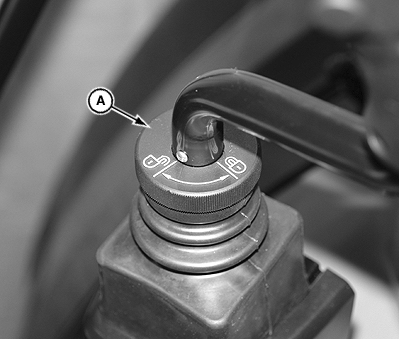

LV16018-UN-28AUG12

Szállítási retesz

A - Szállítási reteszelő gyűrű

VIGYÁZAT: Amikor a homlokrakodó nincs használatban, a többfunkciós kart reteszelni kell. Ennek elvégzéséhez a reteszelő gyűrűt (A) fordítsa el és ellenőrizze, hogy a többfunkciós kart nem lehet mozgatni. Ennek elmulasztása esetén a homlokrakodó haladás közben véletlenül működésbe hozható, ami súlyos balesetekhez vezethet.

• A többfunkciós kart szállításhoz történő reteszeléséhez, a reteszelő gyűrűt (A) fordítsa el az óramutató járásával egyezően.
• Fordítsa az óramutató járásával ellentétesen a kioldáshoz.

A harmadik-funkciós (elektro-hidraulikus) szelep szekció manuálisan üzemeltetése

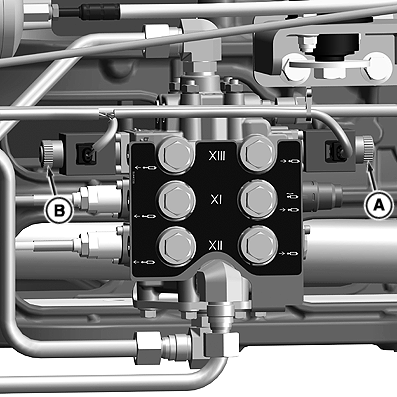

RXA0149423-UN-22JUL15

A - Szerelőnyílás (visszahúzás)

B - Szerelőnyílás (kitolás)

A harmadik-funkciós (megfogó) szelep szakasz manuálisan is működtethető ha elektromos hiba lép fel.

Helyezzen egy kis átmérőjű eszközt a szerelőnyílásba (A vagy B) és nyomja a tolattyút a munkahenger kitolásához vagy visszahúzásához, ahogyan a tehermentesítés megköveteli.
