A hátsó SCV használata Power Beyond olaj biztosításához

FONTOS: A Power Beyond csatlakozókat kell használni, amikor ezzel a traktorral külső orbitális hidromotort üzemeltet. Ha nem a Power Beyond csatlakozásokat használja, akkor az túlmelegedéshez és a traktor hidraulikus rendszerének károsodásához vezet.

  1. MEGJEGYZÉS: Ha hátsó kihelyezett vezérlőszeleppel (SCV) szerelt, akkor a Power Beyond berendezés olajellátása a deluxe SCV-n (folyamatos módban) található SCV 1 használatával vagy a power beyond készlet standard kettős, hátsó SCV-vel is történhet.

    RXA0149424
    RXA0149424-UN-22JUL15

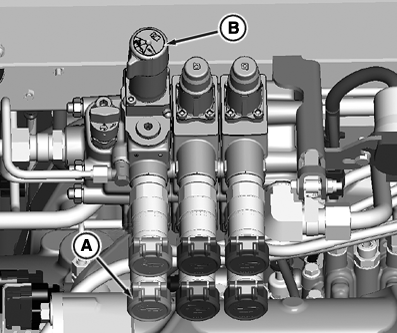

    Hátsó SCV

    LV22103
    LV22103-UN-17JUN14

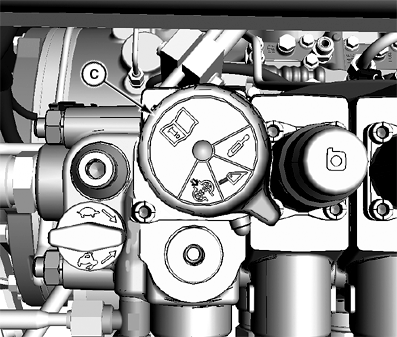

    A - Hátsó SCV

    B - SCV I reteszelő

    C - Folyamatos

    ÁLLÍTSA LE a motort.


  2. Csatlakoztassa a Power Beyond tömlőt az SCV I kitoló csatlakozójába (A).

  3. Állítsa a hátsó SCV I.-t reteszelőt (B) "folyamatos" (C) állásba.

  4. INDÍTSA be a motort.

  5. Kapcsolja az SCV I vezérlőkart kitol állásba.

  6. Ekkor a power beyond eszköz olajellátást kap.

  7. A leállításhoz kapcsolja ki a power beyond eszközt, majd kapcsolja vissza az SCV I vezérlőkart üres állásba.

  8. ÁLLÍTSA LE a motort és kösse le a tömlőket.

GS25068,0001B7D-35-20150722
