A Deluxe hátsó SCV használata hidromotor üzemeltetéséhez

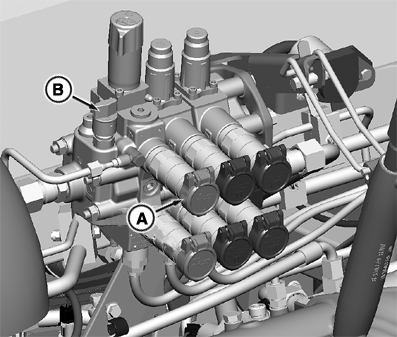

RXA0149443-UN-22JUL15

A - SCV I visszahúzó csatlakozója

B - Állítható áramlásszabályozó szelep

MEGJEGYZÉS: Lásd a munkagép Kezelési utasítását a motor tulajdonságainak megismeréséhez.

Ha Deluxe hátsó kihelyezett vezérlőszelep (SCV) van felszerelve, használja az SCV I visszahúzó csatlakozót (A) az állítható (belső) áramlásszabályozó szeleppel (B) a hidromotoros üzemhez.

FONTOS: Az SCV I áramlási mennyiséget soha ne szabályozza külső szabályzó szeleppel. Ugyanazon hidraulikus körben két áramlásszabályozó szelep az olaj túlmelegedését okozza, ami a részegységek hibás működéséhez és károsodásához vezethet.

NE használja a hátsó Deluxe SCV-t semmilyen kis olajáramú, nagy nyomású alkalmazásra, mint a SEEDSTAR™ változtatható sebességű hajtás vetőgépmotor vagy az aktív talajnyomás körök. A kis áramú, nagy nyomású alkalmazásokhoz TLT hajtású hidromotor javasolt.

Ha bármilyen állítható áramlásszabályzó nélküli standard szeleppel rendelkező hidraulikus motor működtetésekor kívánja szabályozni az olajáramot, akkor használjon külső áramlásszabályzó szelepet.

Javaslatok a hidromotor károsodás elkerüléséhez

Használja a hidromotor visszatérő csatlakozót (ha van) azon munkagépeknél, amelyek rendelkeznek a következőkkel:

• Egyirányú hidromotor.
• Hidromotor alacsony nyomású tengelytömítéssel.
• Hidromotor belső olajleeresztővel.

Használja a hidromotor ház visszatérő csatlakozót (ha van) azon munkagépeknél, melyeken van. Lásd "A hidromotor ház visszatérő csatlakozó használata—Ha van" részt ebben a fejezetben.

FONTOS: Ha a munkagép hidromotor nincs visszafolyó csatlakozóval felszerelve, ne használja a hidromotor leállításához a "semleges" kar helyzetet, használja az "úszó"-t. A belső terhelés visszacsapó szelep ellennyomása kárt okoz a hidromotorban vagy a tömlőkben.

A hidromotor tömlőcsatlakozások és vezérlőkar működtetés

FONTOS: A hátsó SCV-nél csak az SCV I-et használja "folyamatos" (motor) alkalmazásokra. A hátsó SCV-nél az SCV I való a nagy olajáramú alacsony nyomású alkalmazásokhoz (motor).

NE kösse a hidromotort közvetlenül a differenciálház leeresztőjére a porton keresztül, kivéve szakaszos nagy nyomású alkalmazásoknál, mint amilyen a cölöpleütő.

1.

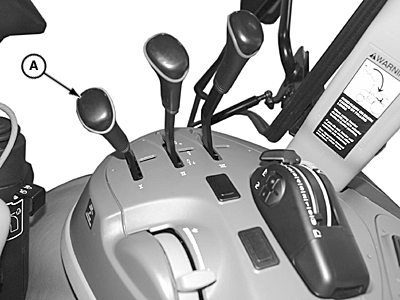

   LV14607-UN-11AUG11

   A - SCV I vezérlőkar

   Állítsa le a motort.

---




2. Mozgassa az SCV vezérlőkart teljesen előre, "úszó" reteszelt állásba.

3. Csatlakoztassa a hidromotor ellátó tömlőjét a visszahúzó csatlakozóhoz és a visszatérő tömlőket az SCV kitoló, olajleeresztő vagy gyors billentés porthoz az alkalmazásnak megfelelően.

4. Deluxe szelep: Állítsa az SCV vezérlőkar reteszelést folyamatos "motor" üzemeltetésre. (Lásd a "Hátsó SCV reteszelés beállítása" részt ebben a fejezetben)

5. Indítsa be a motort.

6. A hidromotor bekapcsolásához állítsa az SCV vezérlő kart "visszahúz" helyzetbe.

7. FONTOS: A hidromotor leállításához ne használja a vezérlőkar "üres" állását, használja az "úszó"-t. A belső visszacsapó szelep ellennyomása kárt okoz a hidromotorban vagy a tömlőkben.

   A hidromotor leállításához mozgassa az SCV vezérlőkart teljesen előre, "úszó" reteszelt állásba.

8. Állítsa le a motort és kösse le a tömlőket a csatlakozókról.
