A munkahenger tömlőinek bekötése a hátsó SCV-be

LV22082-UN-12JUN14

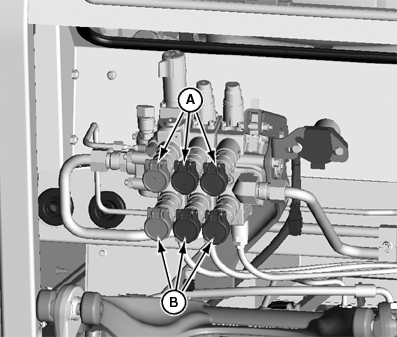

Hármas hátsó SCV mutatva

A - Felső (visszahúzás) csatlakozók

B - Alsó (kitolás) csatlakozók

FONTOS: A hidraulikatömlők meghibásodhatnak mechanikus sérülés, megtörés, öregedés vagy szétdurranás következtében. Ellenőrizze a tömlőket rendszeresen. Cserélje le a sérült tömlőket.

1. Azonosítsa be a kitol és a visszahúz tömlőket.

2. Távolítsa el a porvédő dugókat (ha van) a tömlő végéről.

3. Vegye le a csatlakozók fedeleit.

4. Győződjön meg róla, hogy a tömlők vége és a traktor csatlakozói tiszták, nyomja a tömlő végét szorosan a szelektív vezérlőszelep (SCV) csatlakozóba. Húzza meg a tömlőt, hogy meggyőződjön a megfelelő csatlakozásról.

5. Csatlakoztassa a visszahúzás tömlőket a felső csatlakozókba (A) és a kitolás tömlőket az alsó csatlakozókba (B).

   Az emelő funkciók leghatékonyabb teljesítménye érdekében mindig SCV kitolás portot használjon. A Delux SCV szakaszok (áramlásszabályzóval és választható reteszekkel) jobban teljesítenek,mint a standard SCV szakaszok.
