A munkahenger tömlőinek bekötése a középső SCV-be—Ha van

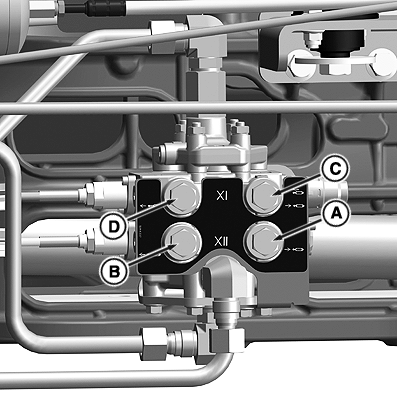

RXA0149419-UN-22JUL15

Kettős, középre szerelt SCV

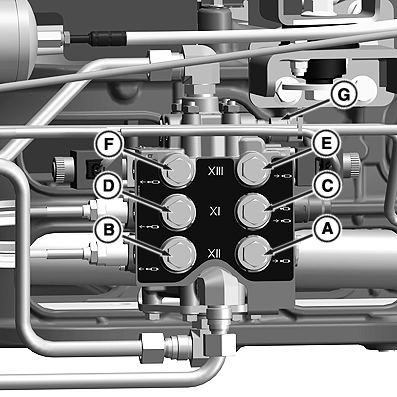

RXA0149418-UN-22JUL15

Hármas, középre szerelt SCV és áramlásszabályozás

A - Kanál munkahenger---Visszahúzás

B - Kanál munkahenger—Kitolás

C - Keret munkahenger---Visszahúzás

D - Keret munkahenger---Kitolás

E - Harmadik funkció munkahenger—Visszahúzás

F - Harmadik funkció munkahenger—Kitolás

G - Állítható az áramlásszabályozás

FONTOS: A hidraulika tömlők tönkre mehetnek mechanikus sérülés, megtörés, öregedés vagy szétdurranás következtében. Ellenőrizze a tömlőket rendszeresen. Cserélje le a sérült tömlőket.

MEGJEGYZÉS: A csatlakozások lezártak és csatlakozók telepítése szükséges, ha a tömlőket ISO véggel használja. A csatlakozókhoz közvetlen csatlakozások hozhatók létre az állandó alkalmazásokhoz.

1. Illessze a tömlőket a megfelelő csatlakozókhoz.

2. Távolítsa el a porvédő dugókat a tömlők végéről.

3. Győződjön meg róla, hogy a tömlők vége és a traktor csatlakozói tiszták, csúsztassa el a gyűrűt és nyomja a tömlő végét szorosan a csatlakozóba, majd engedje fel a gyűrűt.

4. Húzza meg a tömlőt, hogy meggyőződjön a megfelelő csatlakozásról.

   Az emelő funkciók leghatékonyabb teljesítménye érdekében mindig SCV kitolás portot használjon. A Delux SCV szakaszok (áramlásszabályzóval és választható reteszekkel) jobban teljesítenek,mint a standard SCV szakaszok.
