Az áramlásszabályozás beállítása—Hátsó SCV és középső SCV—Ha van felszerelve
VIGYÁZAT: Túl nagy sebesség balesetet, vagy a gép
károsodását okozhatja.
Csökkentse az olajáramot ha a hidraulika olaj túlmelegszik, a kihelyezett munkahenger túl gyorsan mozog, vagy ha a hidromotor túl gyorsan forog.

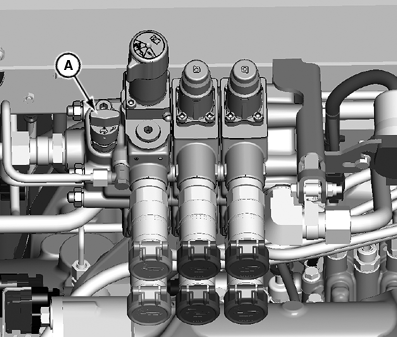

LV22108-UN-17JUN14
Hátsó SCV

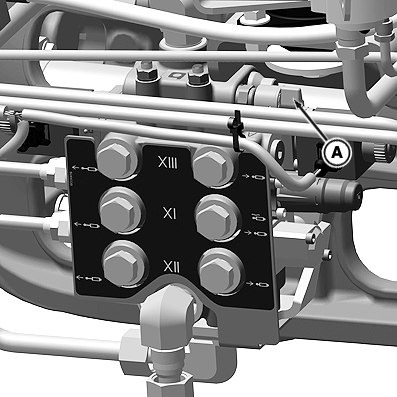

RXA0149422-UN-22JUL15
Középső SCV
A - Áramlásszabályzó gomb
Az áramlásszabályozás beállítása csak a Deluxe hátsó kihelyezett vezérlőszelep (SCV) I. szakaszát, és a harmadik funkciós középső SCV elektro-hidraulikus (megfogó) szakaszát érinti. Az egyéb szelep szekciókat nem érinti ez a beállítás.MEGJEGYZÉS: A harmadik-funkciós középső SCV elektro-hidraulikus szakasznál a maximális olajáram 40 L/min (11.9 gal/min).
Az áramlás NÖVELÉSÉHEZ, forgassa balra (AZ ÓRAMUTATÓ JÁRÁSÁVAL ELLENTÉTESEN).
Az áramlás CSÖKKENTÉSÉHEZ, forgassa jobbra (AZ ÓRAMUTATÓ JÁRÁSÁVAL EGYEZŐEN).
MEGJEGYZÉS: Hátsó SCV: Ha a reteszelés kiugrik a ciklus vége előtt, állítsa be az áramlásszabályozást.
|
GS25068,0001BEB-35-20150810 |
