Légbeszívó és motor hűtőrendszer tömlőbilincseinek meghúzása

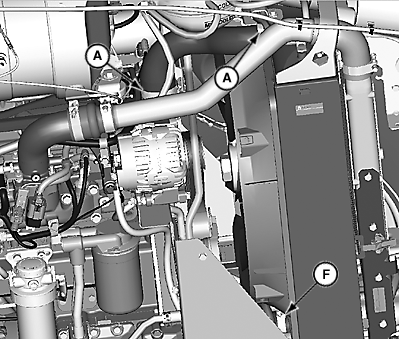

LV14658-UN-17AUG11

Jobb oldalnézet

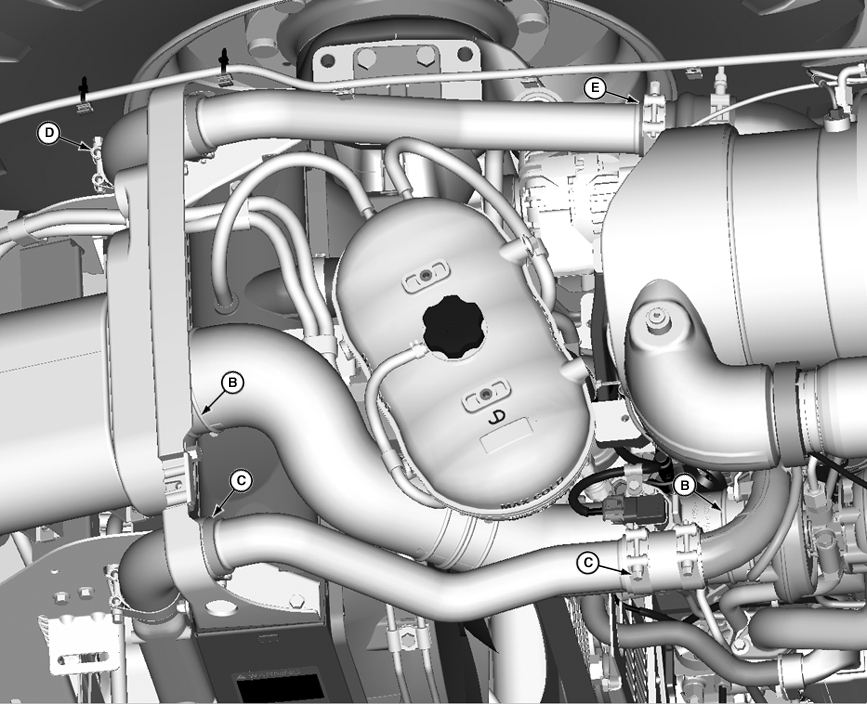

LV14659-UN-18AUG11

Felső nézet

A - A motortól a hűtőrendszerig (hűtőellátó) menő tömlő bilincse

B - Légszűrőtől a turbótöltőig menő cső bilincse

C - A turbótöltőtől a töltő-levegő hűtőig menő cső bilincse

D - Töltő-levegő hűtő kimenő cső bilincs

E - Motor levegőszívó cső bilincs

F - A hűtőtől a motor hűtőrendszerig (vízpumpa betápláló) menő tömlő bilincse

Vizsgálja meg a légbeszívó és a hűtőrendszer tömlőbilincseit. Húzza meg a csőbilincseket.
