Végezze el a levegőszűrő betétek karbantartását

VIGYÁZAT: A levegőszűrő szennyezettségét a műszerfalon lévő szűrőeltömődés-jelző (A) világítása jelzi. A szűrőbetét eltömődése teljesítmény-csökkenést, vagy erős füstölést okoz.

1.

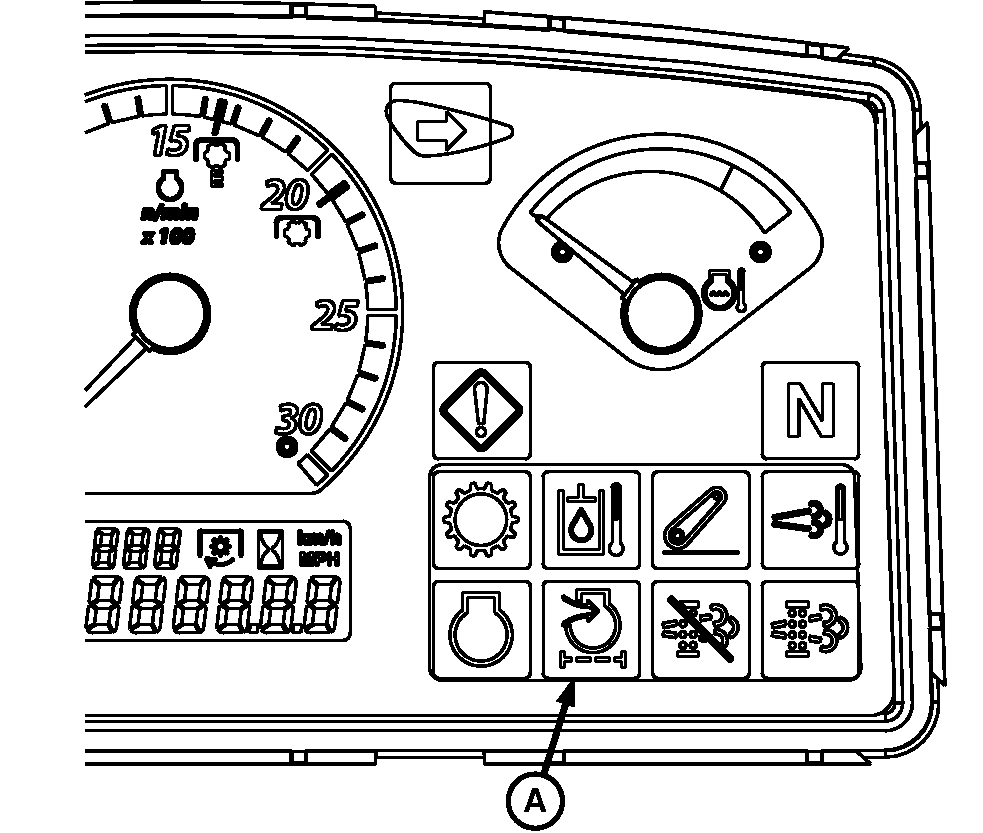

   LV15474-UN-22FEB12

   Levegőszűrő eltömődés-jelző

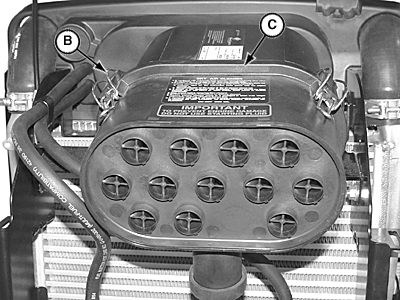

   LV14669-UN-18AUG11

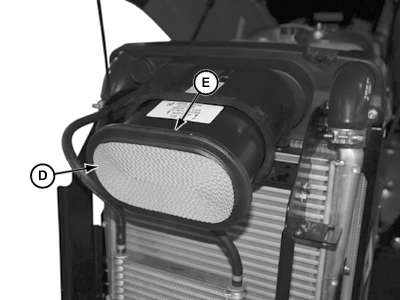

   LV14670-UN-19AUG11

   A - Levegőszűrő eltömődés-jelző

   B - Zárszerkezet

   C - Fedél

   D - Főszűrőbetét

   E - Vezető gyűrű

   Nyissa fel a motorháztetőt.

---




2. Oldja a reteszt (B), vegye le a fedelet (C) és vegye ki a fő levegőszűrő betétet (D).

   FONTOS: Ha az elsődleges szűrő nem jön ki könnyen, mozgassa meg oldalirányban a biztonságos eltávolításhoz. Ne vegye ki a levegőszűrő biztonsági szűrőbetétet, kivéve ha ki is cseréli azt.

3. Ha a fő szűrőbetétet (D) a szántóföldön kell tisztítani, ütögesse a betétet a tenyeréhez átmeneti megoldásként.

   FONTOS: A vezetőgyűrű (E) nem sérülhet meg, vagy deformálódhat el.

4. VIGYÁZAT: A nagy nyomású sűrített levegő vagy a vibráció károsíthatná a fő szűrőbetétet (D).

   Ha a fő levegőszűrő betét (D) ütögetésével nem jön ki a por, fújja ki kis nyomású sűrített levegővel. NE lépje túl a 600 kPa (6 bar; 90 psi) nyomást. A levegőt a betét motor felőli végéről (vezetőgyűrű [E]) a külső levegő felőli vége felé fújja. NE nyomja be a fúvókát a betét anyagába.

5. Mindkét szűrőbetétet (fő és biztonsági) az ötödik tisztítás után cserélni kell. Az új betét beszerelése előtt vizsgálja meg és tisztítsa ki a szűrőház belsejét.

   FONTOS: Beszerelés előtt nézze át a ház és a főszűrő cimkéit.

6. Cserélje ki a betétet, ha a betétanyag vagy a tömítések (mindkét vég) sérültek, vagy ha a levegőszűrő eltömődés visszajelző égve marad a betét tisztítása után is.

7. Tegye be a betéteket szükség szerint és reteszelje a fedelet.

8. Csukja le a motorháztetőt.

MEGJEGYZÉS: Ha az eltömődés gyakorisága nő, cserélje ki a levegőszűrő betéteket.

Szervizelje a levegőszűrőt gyakrabban, ha szélsőségesen poros körülmények között dolgozik.
