Műszerek és visszajelző lámpák

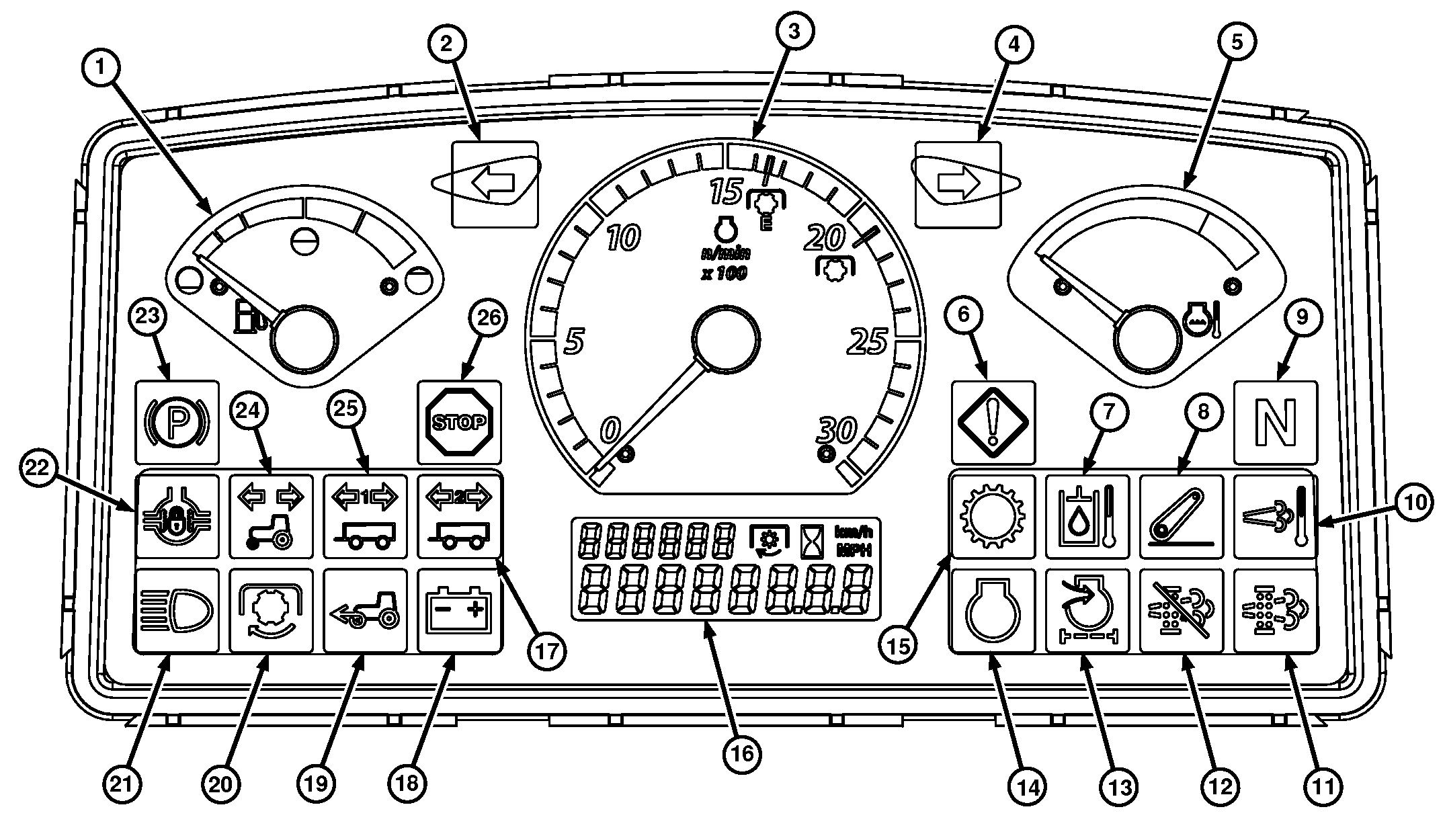

LV14300-UN-17MAY11

LV14307-UN-17MAY11

1	Üzemanyagszint-jelző óra	Mutatja a tartályban maradó üzemanyag mennyiségét.
2	Bal irányjelző visszajelző	Villog, amikor az irányjelző kapcsoló bal oldalra van kapcsolva.
3	Fordulatszámmérő	A motor fordulatszámát mutatja percenkénti fordulatokban (f/p).
4	Jobb irányjelző	Villog, amikor az irányjelző kapcsoló jobb oldalra van kapcsolva.
5	Motorhűtő folyadék hőmérsékletét jelző műszer	Mutatja a motor hűtőfolyadék hőmérsékletet. A vörös mező mutatja a túlmelegedést (túl alacsony hűtőfolyadékszint, szennyezett hűtő, eldugult rácsok). AZONNAL ÁLLÍTSA LE a motort a károsodás elkerülése érdekében.. Ha szükséges, a John Deere kereskedő diagnosztizálja a gépet.
6	Figyelmeztető jelzés	A visszajelző kigyullad, amikor hiba történik (a hibaüzenet megnézhető az információs kijelzőn). Ha szükséges, a John Deere kereskedő diagnosztizálja a gépet.
7	Hidraulika olajhőmérséklet	A visszajelző kigyullad, amikor a hidraulikaolaj túlmelegszik (a hibaüzenet megnézhető az információs kijelzőn). Ha szükséges, John Deere kereskedővel diagnosztizáltassa a gépet.
8	Elektro-hidraulikus hárompont rendszer visszajelző	A visszajelző kigyullad, amikor hiba történik a háromponttal (nézze meg a hibaüzenet az információs kijelzőn). Ha szükséges, a John Deere kereskedő diagnosztizálja a gépet.
9	Semleges állás visszajelző lámpa	Ég, amikor az irányváltó kar (ha van) üresben van. Villog, ha a kezelő nem megfelelően kapcsolt hátramenetbe. Ha szükséges, állítsa a kart vissza semleges állásba. Ha villog és hajtómű információs visszajelző vele egyszerre kigyullad, az hibát jelez (nézze meg a hibaüzenetet az információs kijelzőn). Ha szükséges, a John Deere kereskedő diagnosztizálja a gépet.
10	Magas kipufogó hőmérséklet visszajelző	Kigyullad, amikor a kipufogó szűrő belsejében nagy hőmérséklet van jelen, ami lehetővé teszi az aktív szűrőtisztítás elvégzését.
11	Kipufogógáz-szűrő visszajelző	Kigyullad, amikor a szűrőben a koromszint magas és a kipufogószűrő tisztítása szükséges.
12	Kipufogó szűrő letiltás visszajelző	Kigyullad, amikor, a kipufogószűrő tisztítás kapcsoló le van tiltva.
13	Motor levegőszűrő eltömődésjelző lámpa	Kigyullad, amikor a levegőszűrő el van tömődve (tisztítsa meg vagy cserélje ki a betétet). Ha szükséges, a John Deere kereskedő diagnosztizálja a gépet.
14	Motor információs visszajelző	Kigyullad, amikor motorhiba történik (ellenőrizze az olajszintet és nézze meg a hibaüzenetet az információs kijelzőn). Ha szükséges, a John Deere kereskedő diagnosztizálja a gépet.
15	Hajtómű információs visszajelző	A visszajelző kigyullad, amikor hajtómű hiba történik (a hibaüzenet megnézhető az információs kijelzőn). Ha szükséges, a John Deere kereskedő diagnosztizálja a gépet.
16	Információs kijelző	Kijelzi a sebességmérőt, az üzemóra számlálót, a kiválasztott hajtómű-fokozatot (Hi, Lo vagy R) (ha van), a TLT fordulatszámot, a diagnosztikai hibakódokat és a fedélzeti diagnosztikai információkat.
17	2. pótkocsi visszajelző	A visszajelző lámpa akkor kezd villogni, amikor az irányjelzőt, vagy a vészvillogót bekapcsolják.
18	Töltésjelző	Kigyullad, ha generátor meghibásodás történik. Ha szükséges, a John Deere kereskedő diagnosztizálja a gépet.
19	Összkerékhajtás visszajelző	Kigyullad, amikor a mechanikus elsőkerék-hajtás be van kapcsolva.
20	TLT bekapcsolás jelző	A lámpa világít, ha a hátsó TLT be van kapcsolva.
21	Fényszóró visszajelző	Világít, amikor a távolsági fényszóró be van kapcsolva.
22	Differenciálzár visszajelző	Kigyullad, amikor a differenciálzár be van kapcsolva.
23	Rögzítőfék visszajelző	A lámpa világít, ha aparkfék be van kapcsolva.
24	Jármű visszajelző	A visszajelző lámpa akkor kezd villogni, amikor az irányjelzőt, vagy a vészvillogót bekapcsolják.
25	1. pótkocsi visszajelző	A visszajelző lámpa akkor kezd villogni, amikor az irányjelzőt, vagy a vészvillogót bekapcsolják.
26	STOP visszajelző	Kigyullad, ha súlyos meghibásodás történik. ÁLLÍTSALE a motort AZONNAL és állapítsa meg a hiba okát (ellenőrizze a hibaüzenetet a kijelzőn). Ha szükséges, a John Deere kereskedő diagnosztizálja a gépet.
27	Jármű információs kijelző	Mutatja a Hi/Lo állást (ha van). Amikor diagnosztikaimódban van, akijelző mutatja annak a vezérlőnek a nevét (pl. ECU), amelyiknél a hiba van.
28	TLT ikon	Kigyullad, amikor a TLT fordulatszám van kiválasztva.
29	Üzemóra-számláló ikon	Kigyullad, amikor a motor üzemórát kijelzi a (27)-ben.
30	Jármű információs kijelző	Mutatja a jármű keréksebességét, a motor üzemórákat, a TLT fordulatszámot és a diagnosztikai hibakód információt.
