Ülés beállítása - Mechanikus felfüggesztés

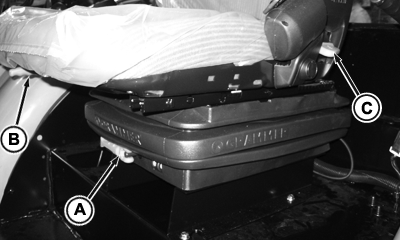

PULV007205-UN-11NOV10

Fülke Mechanikus ülés

A - Testtömeg állító kar

B - Előre/hátra állító kar

C - Háttámla dőlés beállító kar

VIGYÁZAT: A balesetek elkerülése érdekében az ülést a vezetés megkezdése előtt állítsa be.

FONTOS: Az ülés állításakor ellenőrizze, hogy minden kezelőszervet könnyen elér.

A kezelőnek megfelelően állítsa be. Négy ülésbeállítás lehetséges:

Tömeg beállítás

1. Fordítsa ki a testömeg állító kart (A).
2. Fordítsa a kart jobbra (növekvő terhelés) vagy balra (csökkenő terhelés), hogy elérje a kívánt tömegbeállításnak megfelelő rugóutat.

   FONTOS: Állítsa meg a kar (A) forgatását balra (csökkenő terhelés) amikor az ülés eléri a minimum tömeg állást és a kar ellenállása megnő. Az állító mechanizmus megsérülhet.

   MEGJEGYZÉS: A beállítható testtömeg 50-130 kg (110–285 lb) kmözött van. A felfüggesztés nem ütközhet fel, amikor megfelelően be van állítva.

3. Fordítsa vissza a kart (A) az ülés rögzítéséhez az adott helyzetben.

Előre/hátra állítás

1. Emelje fel az előre/hátra állító kart (B).
2. Csúsztassa az ülést a kívánt helyzetbe.
3. Az előre/hátra állító kart (B) elengedve reteszeli az ülés helyzetét.

Háttámla dőlés beállítás

1. Emelje fel a háttámla dőlés beállító kart (C).
2. Döntse a háttámlát előre vagy hátra kívánság szerint.
3. A háttámla döntésállító kart (C) elengedve reteszeli az ülés helyzetét.

Magasságállítás

1. Emelje meg az ülőlapot amíg egy kattanást nem hall. MEGJEGYZÉS: Három magassági helyzet van.

2. Emelje fel az ülőlapot a legmagasabb helyzet fölé, majd engedje le a kívánt helyzetbe.
