A visszajelzők és a műszerek ellenőrzése

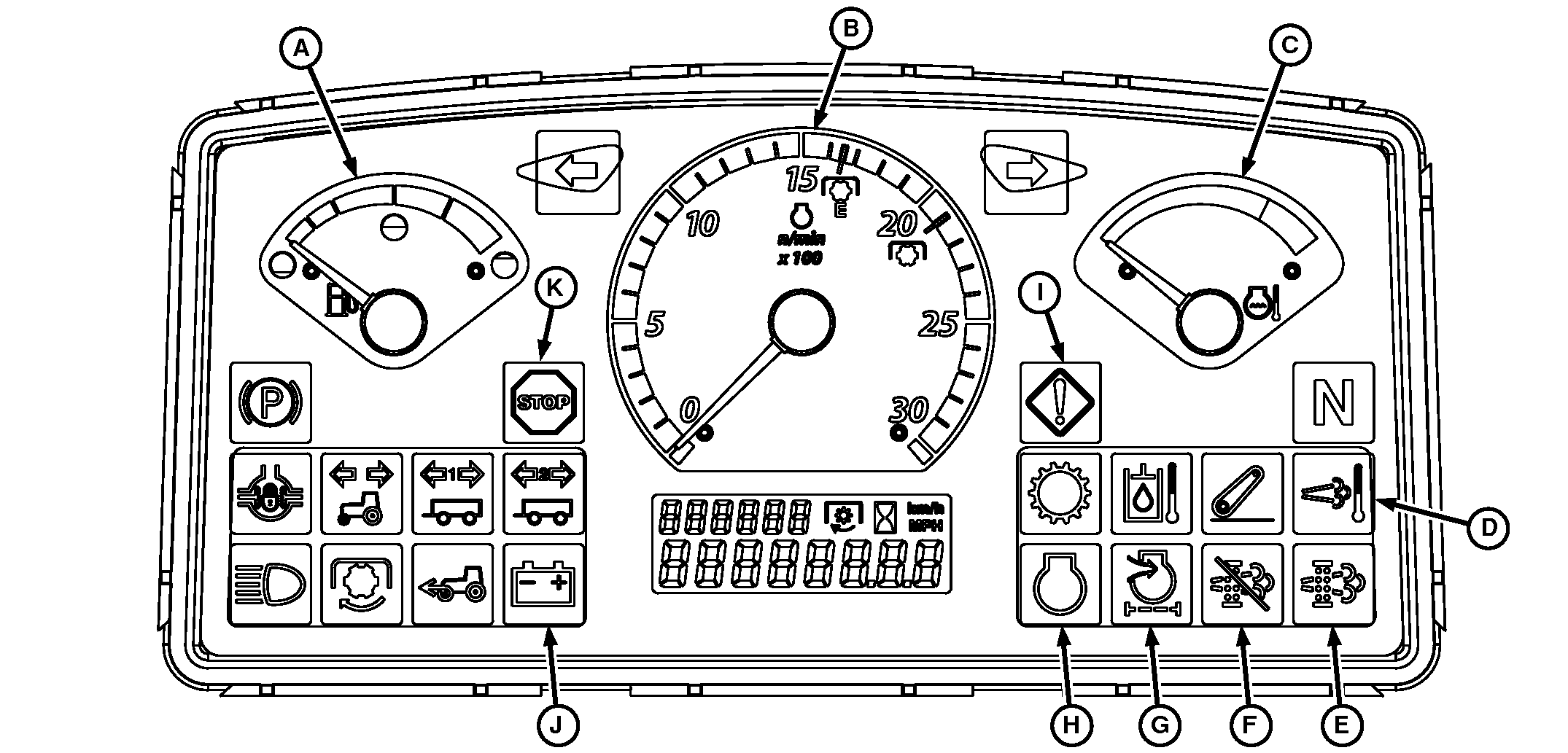

LV14366-UN-20MAY11

A - Üzemanyagszint-jelző óra

B - Fordulatszámmérő

C - Motorhűtő folyadék hőmérsékletét jelző műszer

D - Kipufogó szűrő tisztítás visszajelző

E - Kipufogószűrő eltömődés visszajelző

F - Kipufogó szűrő letiltás visszajelző

G - Motor levegőszűrő eltömődésjelző lámpa

H - Motor Információ jelzés

I - Figyelmeztető jelzés

J - Töltésjelző

K - Megállás jelző

FONTOS: Ha a hőfokmérő műszer (C) szerint túlmelegedés van, ha a töltés (J) vagy a motor információs visszajelző (H) nem alszik ki, állítsa le a motort és keresse meg az okot.

Üzemanyagszint-jelző óra (A)

Tankoljon, mielőtt a műszer mutatója eléri az üres jelzést.

Ellenőrizze az üzemanyagvezetékeket, az üzemanyagszűrőt, és a beépített szűrőszitát. Ha kifogy teljesen, légtelenítse le az üzemanyagrendszert.

Fordulatszámmérő (B)

A motor fordulatszám percenként (1/perc) százas osztással van megjelenítve.

Hűtőfolyadék hőmérsékletjelző műszer (C)

Ha a hűtőfolyadék hőmérsékletjelző műszer mutatója eléri a piros mezőt, azonnal állítsa le a motort.

Ellenőrizze a hűtőfolyadék-szintet a tágulási tartályban és a hűtőben, amikor a motor lehűlt. Szintén ellenőrizze a burkolórácsot, a hűtőt és a hűtőrácsot, nincsenek-e eltömődve. Ellenőrizze a ventilátor feszességét.

Kipufogó szűrő tisztítás visszajelző (D)

Ha a visszajelző égve marad, a kipufogó szűrő belsejében nagy hőmérséklet van jelen, ami lehetővé teszi az aktív szűrőtisztítás elvégzését.

Kipufogószűrő eltömődés visszajelző (E)

Ha a visszajelző égve marad, a kipufogószűrő tisztításra szorul.

Kipufogó szűrő letiltás visszajelző (F)

Ha a visszajelző égve marad, a kipufogószűrő tisztítása la van tiltva.

Motor levegőszűrő eltömődésjelző lámpa (G)

Ha a visszajelző ég, miközben a motor jár, azonnal állítsa le a motort.

Tisztítsa ki az eltömődött levegőszűrőt.

FONTOS: SOHA ne üzemeltesse a motort megfelelő olajnyomás nélkül. Ha a motor információs visszajelző lámpa normál üzemi viszonyok mellett 5 másodpercnél tovább világít, állítsa le a motort és keresse meg a hiba okát.

Motor információ visszajelző (H)

Ha a motor információs visszajelző égve marad a motor beindítása után, azonnal állítsa le a motort.

Ellenőrizze a motorolajszintet, a motor olajhűtőjét, és a motor olajszűrőjét. Ha a hibajelzést nem az olajszint okozza, forduljon a John Deere szervizhez.

Szerviz figyelmeztetés visszajelző (I)

A visszajelző kigyullad, amikor hiba történik (a hibaüzenet megnézhető az információs kijelzőn). Ha szükséges, a John Deere kereskedő diagnosztizálja a gépet.

MEGJEGYZÉS: Újraindítás előtt hárítsa el a hibát.

Töltésjelző visszajelző (J)

Ha a töltésjelző visszajelző a motor beindítását követően 5 másodpercnél tovább égve marad, azonnal állítsa le a motort.

Ellenőrizze az akkumulátor csatlakozásokat. Ellenőrizze a ventilátor feszességét.

STOP visszajelző (K)

A lámpa villog és folyamatos hangjelzés hallható, hogy figyelmeztesse a kezelőt, hogy súlyos probléma lépett fel. Azonnali beavatkozásra van szükség, különben a traktor súlyosan károsodhat.

Azonnal szakítsa meg az üzemeltetést, vegye vissza a motor fordulatszámát alapjáratra, majd ÁLLÍTSA LE a motort.

MEGJEGYZÉS: Újraindítás előtt hárítsa el a hibát.
