Parkolt kipufogó szűrő tisztítás

FONTOS: Ha a kezelő nem vesz tudomást a visszajelzőkről és folytatja a géppel a munkát az automata tisztítás engedélyezése nélkül, a motor teljesítménye csökkenni fog. El kell végezni a parkolt kipufogószűrő tisztítást.

H94831-UN-13OCT09

Figyelmeztető jelzés

H94828-UN-13OCT09

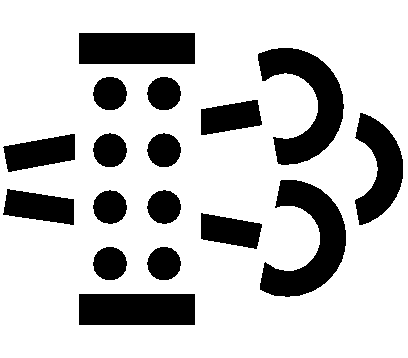

Kipufogó szűrő tisztítás visszajelző (IP) - Korlátozás

LV14837-UN-03OCT11

Kipufogó szűrő tisztítás kapcsoló - Parkolt mód

Amikor a szerviz figyelmeztetés és a kipufogószűrő tisztítás visszajelző (a műszerfalon) kigyullad, akkor a kapcsolón (felső helyzet) a kipufogószűrő tisztítás visszajelző villog, és a motor teljesítménye lecsökken, a kipufogószűrő korlátozva van, és a rendszer parkolt tisztítást igényel. A kezelő öt egymást követő hangjelzést hall.

1. VIGYÁZAT: Nézze meg a Kipufogó szűrő biztonságos tisztítása részt, 05. fejezet.

   FONTOS: Válasszon ki egy alkalmas helyet, ahol megállíthatja a traktort, és engedje le a felkapcsolt munkagépeket teljesen a talajra.

   Kipufogógáz részecske szűrő álló helyzetben történő tisztítása közben semmilyen más funkciót nem használhat. Kivétel ez alól az, ha vészhelyzet miatt le kell állítani a traktort.

   Ne kezdje el a kipufogógáz szűrő tisztítási műveletet, ha már hosszabb ideje kevés az üzemanyag a traktorban.


   LV14393-UN-25MAY11

   Kipufogó szűrő tisztítás kapcsoló - Parkolt mód


   LV14394-UN-25MAY11

   Parkolt tisztítás folyamatban

   A - Parkolt tisztítás helyzet

   B - Kipufogó szűrő visszajelző

   C - Információs kijelző

   Állítsa meg a traktort, állítsa a hajtóművet park állásba, kapcsolja ki a TLT-t, és állítsa a motor fordulatszámát 900 1/perc alapjáratra.

---




2. Állítsa és tartsa meg a kipufogószűrő tisztítás kapcsolót parkolt tisztítás helyzetbe (A) 3 másodpercig, majd engedje el.

   FONTOS: Ha szükséges, a parkolt kipufogószűrő tisztítási folyamat manuálisan megállítható a gázkar előretolásával, vagy a hajtómű sebességbe kapcsolásával, vagy a motor leállításával.

3. A motor fordulatszáma felpörög 1800 1/perc fordulatra és a parkolt tisztítás jel a kapcsolón villogni kezd.

4. A parkolt tisztítási folyamat során a magas kipufogórendszer hőmérséklet visszajelző (B) és a parkolt tisztítás jel a kapcsolón felgyullad.

5. MEGJEGYZÉS: A parkolt kipufogószűrő tisztítási folyamat 30-45 percet vesz igénybe.

   A parkolt tisztítási folyamat lefolyását százalékos értékben mutatja az információs kijelző (C). Először egy előkészítési stádiumban az érték felmegy 1-ről 100-ra. Az előkészítési stádium alatt, a kipufogószűrő tisztítórendszer megemeli a motor fordulatszámát, hogy megnövelje a kipufogó hőmérsékletét. Ezt követően a kipufogószűrő tisztítás értéke 1-ről 100-ig emelkedik. A tisztítás alatt a dízel részecskék vagy a korom kitisztul a kipufogó szűrő rendszerből.

6. Amikor a parkolt tisztítási folyamat befejeződik, a parkolt tisztítás jel a kapcsolón kialszik és a magas kipufogórendszer hőmérséklet visszajelző (B) a befejezést követő 30 másodpercben égve marad.

7. Miután a magas kipufogó hőmérséklet (B) kialszik, folytassa a jármű normál üzemeltetését.,

   MEGJEGYZÉS: A rendszer visszaáll az automatikus (AUTO) kipufogószűrő tisztító módra.

   Ha az eljárás után nem folytatja a gép üzemeltetését, hagyjon időt a motornak a normál működési hőmérsékletre történő lehűlésre a motor leállítása előtt.

FONTOS: Ha a kezelő nem vesz tudomást a visszajelzőkről és folytatja a géppel a munkát a parkolt tisztítás engedélyezése nélkül, a motor teljesítménye csökkenni fog. A szerviz kipufogószűrő tsiztítási folyamatot a John Deere kereskedő kell elvégezze.
