A mellső nyomtáv beállítása

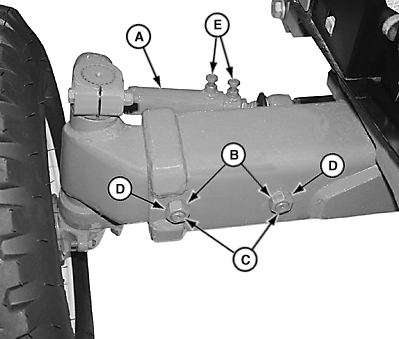

LV14729-UN-25AUG11

A - Kormányösszekötő rúd

B - Híd anya (4 db)

C - Csavar (4 darab)

D - Persely (4 db)

E - A kormányösszekötő rúd csavarjai

1. FONTOS: NE tegye az olajemelőt a motorolajteknő alá.

   Emelje fel a traktor elejét.

2. Amikor széles nyomtávokat állít be, lazítsa meg a csavarokat (E) és állítsa be az összekötő rúd (A) hosszát a híd hosszával.

3. Távolítsa el a két anyát (B), a perselyeket (D) és a csavarokat (C) a mellső hídról (mindkét oldalon 2 van).

4. Csúsztassa a könyöktengelyeket a kívánt helyzetbe. A két oldalt ugyanabba a helyzetbe kell állítani.

5. Szerelje fel a perselyeket (ha van), a csavarokat és az anyákat mindkét oldalon. Húzza meg a csavarokat az előírásnak megfelelően.

   Tétel	Mérés	Specifikáció
   Az állítható mellső hidat a könyöktengelyhez rögzítő csavarok	Meghúzási nyomaték	400 Nm (295 lb-ft)

6. Az összetartás beállítása (Lásd a Kerékösszetartás ellenőrzése—Mellső hajtású híd, vagy a Kerékösszetartás ellenőrzése—Állítható mellső híd és a Kerékösszetartás beállítása—Mellső hajtású híd, vagy a Kerékösszetartás beállítása—Állítható híd részeket ebben a fejezetben.)
