A mellsőhajtás kormányütközőjének beállítása

1.

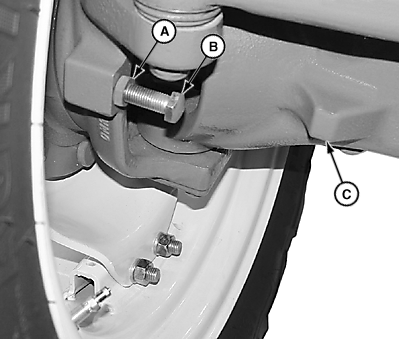

   LV14733-UN-25AUG11

   A - Kormányütköző rögzítő anya

   B - Kormányütköző csavar

   C - Kormányütköző

   Emelje fel és bakolja alá a traktor elejét úgy, hogy a mellsőhajtású híd el tudjon billenni az ütközőkig.

---




2. Lassan fordítsa a kormánykereket balra addig, amíg a kormány munkahenger el nem éri a végállását, a kormányütközőket, vagy az abroncsok 25 mm-re (1 in.) meg nem közelítik az oldalburkolatot.

3. Emelje fel a híd bal oldalát az ütközőig és mérje meg a gumiabroncs és a traktor legközelebbi alkatrésze közötti távolságot. A távolság nem lehet 25 mm-nél (1 in.) kevesebb.

4. Lazítsa meg a rögzítőanyát (A) a kormányütközőn és állítsa be az ütközőcsavart (B) úgy, hogy az hozzáérjen az ütközőhöz (C). Szükség lehet az ütközőcsavar (B) rövidítésére a maximális kormányzási szög eléréséhez.

5. Húzza meg az ütközőcsavart rögzítő anyát (A) az előírt nyomatékkal.

   Tétel	Mérés	Specifikáció
   A kormányütköző csavart rögzítő anya	Meghúzási nyomaték	125 Nm (92 lb-ft)

6. Forgassa a kereket teljesen balra. Ütköztesse a kerékagyat ötször a kormányütközőnek.

7. Húzza meg a kormányütköző rögzítőanyáit ismét az előírás szerint.

8. Ismételje mg a fenti lépéseket a jobb oldalon is.

MEGJEGYZÉS: A széles nyomtávolság és a nagyméretű gumiabroncsok kismértékben növelik a kormányzási szöget.
