A TLT-hajtású munkaeszköz csatlakoztatása

TS1644-UN-22AUG95

PULV004605-UN-07JUL09

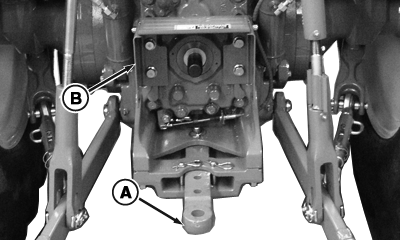

A - Vonórúd

B - TLT burkolat

1. VIGYÁZAT: Felcsavarodva rá, a forgótengely súlyos balesetet, vagy halált okozhat.

   A traktor TLT védőburkolatok és a kardántengely burkolatai legyenek mindig felszerelve. Győződjön meg arról, hogy a hajtótengelyek burkolata szabadon el tud-e fordulni.

   Állítsa le a motort és hagyja a TLT-hajtást megállni, mielőtt a TLT-hajtású munkaeszközön beállításhoz, csatlakoztatáshoz, vagy tisztításhoz lát.

   Fordítsa a kulcsot STOP állásba a motor leállításához.

2. Állítsa a vonórudat (A) kitolt állásba. Ha munkaeszközt csatlakoztat a hárompont-emelőhöz, ügyeljen arra, hogy a vonórúd ne érjen bele a munkaeszközbe. Tolja össze teljesen a vonórudat vagy vegye le ha szükséges. (Lásd a"A vonórúd pozíció kiválasztása" részt ebben a fejezetben.)

3. Tegye be a vonórúd rögzítő csapot.

4. A TLT tengely bekötése előtt előbb csatlakoztassa a munkaeszközt a vonórúdhoz (vonórudat vagy hárompontot). Ha nem használja, emelje fel a hárompont-emelőt teljesen (szállítási helyzet).

5. Hajtsa fel a TLT burkolatot (B) a hozzáférés végett. Kikapcsolt motor mellett, kézzel fordítsa el a kardántengelyt, hogy összeillessze a bordákat. Csatlakoztassa a kardántengelyt a TLT-csonkhoz. Húzza meg a hajtást, hogy ellenőrizze a kardántengely rögzítettségét. Hajtsa vissza le a TLT burkolatot.

6. Ellenőrizze, hogy minden burkolat jó állapotban és a helyén van. LEÁLLÍTOTT MOTOR MELLETT, ellenőrizze a hajtásláncon a burkolatokat megbizonyosodva, hogy azok szabadon elforognak a tengelyen. Kenje vagy javítsa meg, ha szükséges.

   VIGYÁZAT: Soha ne üzemeltesse a TLT-hajtást anélkül, hogy a védőlemez a helyén ne lenne.

7. Ellenőrizze, hogy nem ér-e bele valamibe.
