Mellső pótsúlyozás

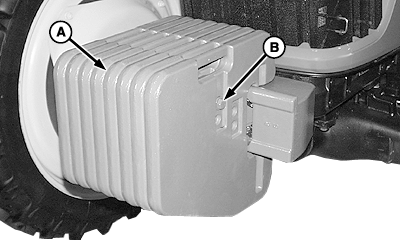

LV9683-UN-17AUG04

A - Pótsúly középpont

B - Pótsúlyrögzítő csavar

VIGYÁZAT: Hátsó függesztésű munkaeszköz szállítása esetén további mellső pótsúlyra lehet szükség. A nagy vonóerőigényű és a nehéz hátsó függesztésű munkaeszközök próbálják a mellső kerekeket megemelni. A pótsúlyok mozgatásakor használjon megfelelő emelőberendezést.

A szükséges minimális számú mellső pótsúly meghatározásához használja a munkaeszköz kezelési utasításában található munkaeszköz kódot.

MEGJEGYZÉS: A QUIK-TATCHQuik-Tatch™ pótsúlyok hozzávetőleges tömege 47 kg (104 lb). Hajtson lassan egyenetlen talajon, ha a munkaeszköz fel van emelve.

Maximum 14 db QUIK-TATCH™ pótsúly szerelhető fel a traktor elejére.

1. A pótsúlyokat a középtől (A) két oldalra párban szerelje fel.

2. A pótsúlyok helyen tartásához dugja át a rögzítő csavarokat (B) a furatokon egyik oldalról a másikra. Húzza meg előírás szerint.

   Tétel	Mérés	Specifikáció
   Pótsúlyrögzítő csavar	Meghúzási nyomaték	215 Nm (159 lb-ft)
