A traktor vontatása

VIGYÁZAT:

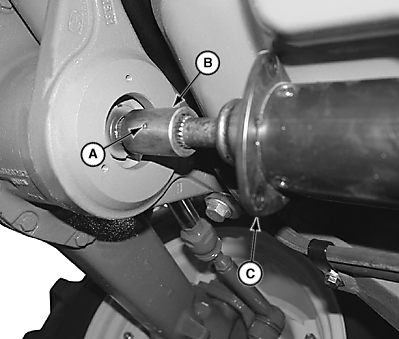

LV14557-UN-03AUG11

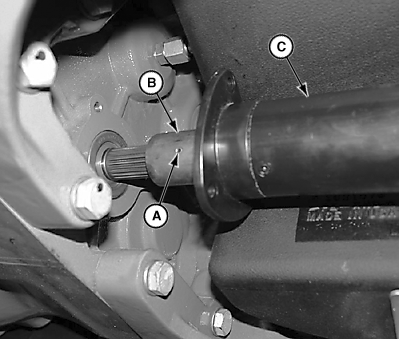

LV14558-UN-03AUG11

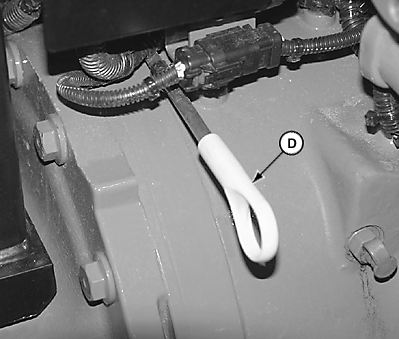

LV14559-UN-03AUG11

A - Rugós csap

B - Csatlakozó

C - Hajtótengely védőlemez

D - Szintjelző pálca

FONTOS: A hajtómű és a hajtáslánc részei károsodásának elkerülése végett, SOHA NE próbálja a traktort behúzással beindítani; a motor nem fog beindulni.

1. Ha a traktor hajtott mellső híddal rendelkezik, kösse le a mellsőhíd hajtótengelyét, ha a traktort úgy vontatja, hogy a mellső kerekei gépkocsin vannak:

   1. Vegye ki a három csavart és csúsztassa le a kardántengely burkolatot (C). Ismételje meg a másik oldalon is.

   2. Vegye ki a rugós csapot (A) egy lyukasztó és kalapács segítségével.

   3. Támassza alá a hajtótengelyt és csúsztassa a csatlakozót (B) a burkolat (C) felé a kioldáshoz.

   4. Vegye le a hajtótengelyt, a burkolatot és a csatlakozókat.

2. Ha lehetséges, járassa a motort 1250 f/p fölött, hogy a megfelelő kenés, kormányozhatóság és fékezés biztosítva legyen. A traktorban kell legyen egy kezelő a gép fékezésére és kormányzására.

3. Ha nem lehet a motort járatni, öntse fel a hajtóművet 40 L (10 gal.) hajtómű/hidraulika olajjal. A szállítás befejezése után engedje le a felesleges olajat.

4. Nyomja le a fékpedálokat, hogy megbizonyosodjon a differenciálzár kikapcsolásában.

5. Kapcsolja ki a TLT-t és állítsa a fokozatváltó és a csoportváltó kart SEMLEGES állásba.

6. PowrReverser™ hajtómű: Állítsa a kart SEMLEGES állásba.

7. Ne vontassa a traktort gyorsabban, mint 8 km/ó (5 mérf./ó). Fagypont alatti hőmérsékleten az első 10 percben ne haladja meg a 3 km/ó (2 mérf./ó) sebességet.

Vontatás után

Ha mellsőhajtás van a traktoron, vonja be többfokozatú kenőzsírral a csatlakozó hüvely és a tengely bordáit, majd szerelje fel a hajtótengelyt.

Engedje le a hajtóműből a felesleges hidraulikaolajat, hogy újra a teli szintre csökkenjen a szint.

Ellenőrizze az olajszintet a szintjelző pálcán (D) a leürítés után, majd öt perc üzemeltetés elteltével ismét.
