A függesztés oldalmozgásának beállítása

LV14575-UN-05AUG11

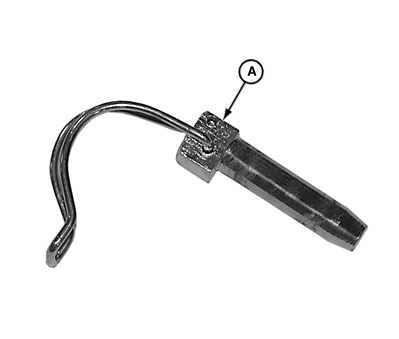

Stabilizátor rúd csap lengő helyzetben

LV14576-UN-05AUG11

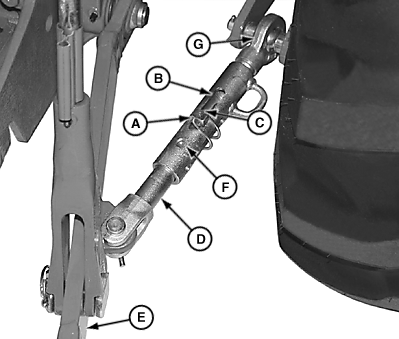

A - Csap

B - Lengő helyzet külső furat

C - Lengő helyzet belső furat

D - Belső csúszó tag

E - Emelőkar

F - Fix helyzeti furatok

G - Stabilizátor

MEGJEGYZÉS: Nézze meg a munkagép kezelési utasításában, hogy kell-e oldallengést engedni a gépnek.

Ha az oldallengés szükséges, tegye be a csapot (A) a lengő helyzet külső furatba (B), ellenőrizve, hogy keresztül megy a lengő helyzet belső furaton (C).

Ha az oldallengés nem kívánatos, állítsa a vonókart (E) a kívánt helyzetbe. Tegye be a csapot (A) a fix helyzeti furatba (F) mely vonalban van a belső csúszó tag (D) valamely furatával (nem hosszú furat).

Állítsa a túloldali stabilizátor rudat ugyanolyan helyzetbe.

MEGJEGYZÉS: A stabilizátor menetes végének (G) állításával további fix helyzetek érhetőek el. Kapcsolja le a belső csúszó tagot (D) a vonókarról (E). Forgassa el a stabilizátort szükség szerint. A stabilizátorról hiányzó menet ütköző jelzésként is viselkedik.
