Vonórúd szintezése

1.
   LV14578-UN-05AUG11


   LV14579-UN-05AUG11


   LV14580-UN-05AUG11

   A - Rögzítő kapocs

   B - Középső függesztőkar balra forgatás

   C - Középső függesztőkar jobbra forgatás

   D - Rögzítő fogantyú

   E - Rögzítőfül

   F - Nyílás

   G - Hengeres csap

   Engedje le a munkagépet, hogy levegye a súlyt a hárompontról, és állítsa be a munkaeszköz szintezését előre-hátra irányban a középső függesztőrúd állításával.

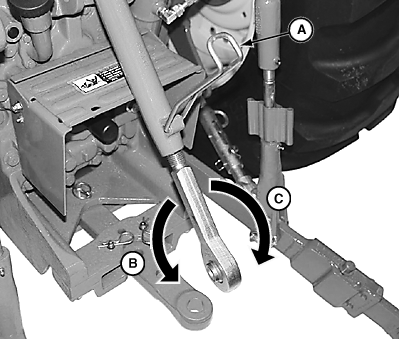

   1. Oldja ki a rögzítőkapcsot (A). Forgassa el a középső függesztőrúdat:

      • AZ ÓRAMUTATÓ JÁRÁSÁVAL EGYEZŐEN a középső függesztőrúd hosszának növeléséhez.
      • AZ ÓRAMUTATÓ JÁRÁSÁVAL ELLENTÉTESEN a középső függesztőrúd hosszának csökkentéséhez.



   2. Reteszelje a rögzítő kapcsot.

---




2. FONTOS: NE próbálja meg a középső függesztőrudat a rögzítőkapocs által meghatározott méretnél hosszabbra állítani, illetve a függesztőrudakat az ütközőkön túl nyújtani (ahol nincs menet). A rudazat menete megsérülhet.

   MEGJEGYZÉS: A középső függesztőrúd maximális hossza csak akkor állítható be, ha a rúd két vége egyforma mértékben van becsavarva az állítóorsóba a munkaeszköz csatlakoztatásakor.

   A függesztőrudak beállításával végezze el a munkaeszköz oldalirányú szintezését.

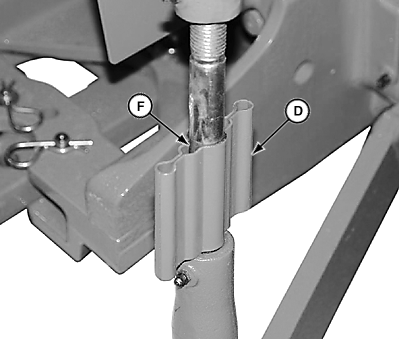

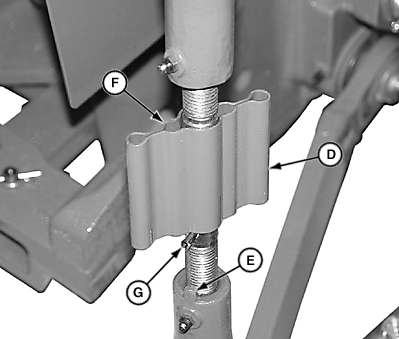

   1. Emelje meg a záró fogantyút (D) a zárófül (E) szabaddá tételéhez. Hagyja a furatot (F) a forgatócsapon (G), és forgassa el a fogantyút (D):

      • AZ ÓRAMUTATÓ JÁRÁSÁVAL EGYEZŐEN a függesztőkar emeléséhez.
      • AZ ÓRAMUTATÓ JÁRÁSÁVAL ELLENTÉTESEN a függesztőkar süllyesztéséhez.



   2. Amikor a beállítást befejezte, állítsa a furatot (F) vonalba a zárófüllel (E), és engedje le, hogy rögzüljön a helyén, és ne állítódhasson el munka közben.
