A hűtőrácsok, a hűtő, az olajhűtő, a hűtő előszűrő (ha van) és a klíma kondenzátor (fülke) tisztítása

1.

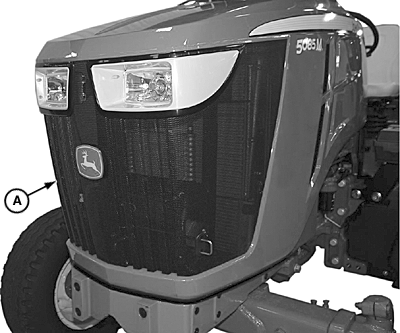

   LV14676-UN-19AUG11

   Hűtőrács

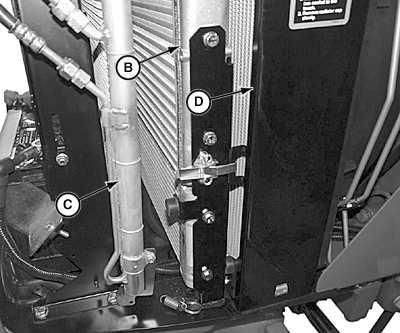

   LV14677-UN-19AUG11

   Kihajtható hűtő

   A - Rács

   B - Töltő levegő visszahűtő

   C - Klíma kondenzátor (fülke)

   D - Hűtő

   Ha az elülső rács (A) elszennyeződne, állítsa le a motort és kefélje azt tisztára.

---




2. VIGYÁZAT: Ha tisztításra sűrített levegőt használ, csökkentse a nyomását 210 kPa (2 bar; 30 psi) nyomásra. Távolítson el mindenkit a közelből, védekezzen a kirepülő részecskék ellen és viseljen személyi védőfelszerelést, beleértve a védőszemüveget is.

   Nyissa fel a motorháztetőt és nézze meg, hogy nem rakódott-e le szennyeződés a töltőlevegő visszahűtőn (B), az olajhűtőn (ha van), a vízhűtőn (D) vagy a klíma kondenzátoron (C) (fülke). Ha igen, távolítsa el egy kefe, vagy sűrített levegő segítségével.

3. Ha gondosabb tisztításra van szükség, a töltőlevegő-hűtő a vízhűtőtől elbillenthető a könnyebb hozzáférés végett.

4.

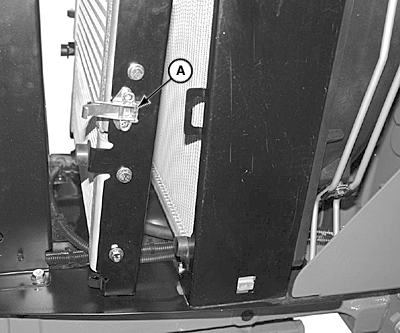

   LV14678-UN-19AUG11

   A - Retesz kioldás

   Oldja ki a reteszeket (A) a hűtő mindkét oldalán, és billentse el a töltőlevegő-hűtőt a vízhűtőtől a hozzáférés érdekében.

---




5. Egyengesse ki a görbült lamellákat.

6. Rögzítse a reteszeket.
