A biztosítékok helye—Nyitott vezetőfülke

LV14698-UN-25AUG11

LV14694-UN-24AUG11

LV14695-UN-24AUG11

Fő biztosíték- és relétábla (Bal oldalon az ülés mögött)

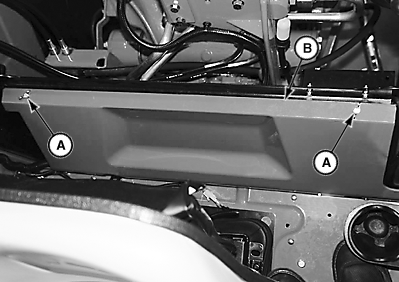

A - Szárnyas anyák

B - Szervizfedél

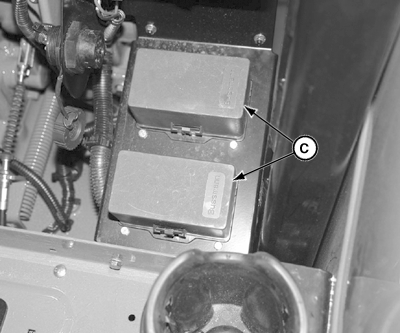

C - Fedél

Vegye le a szárnyas anyákat (A) és a szerviz ajtót (B).

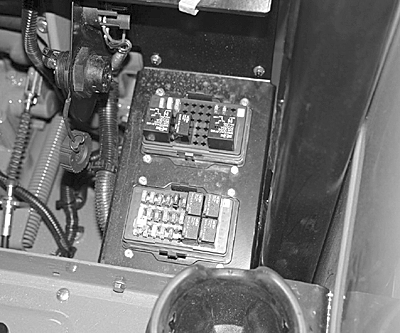

Vegye le a fedelet (C), hogy hozzáférjen a biztosítékokhoz és relékhez.

Minden elektromos kör biztosítékkal van védve. A biztosítékokat egyedi színjelölés és a névleges áram értékének feltüntetése azonosítja.

Biztosíték érték	Szín
5 A	Narancs
10 A	piros
15 A	KÉK
20 A	sárga
30 A	Zöld

FONTOS: NE cserélje az eredeti biztosítékot nagyobb teljesítményűre, mert az a gép károsodását eredményezheti. Ha az eredeti teljesítményű biztosíték nem bírja a terhelést és ismételten kiolvad, ellenőriztesse az elektromos rendszert a John Deere szervizzel.
