A biztosítékok helye—Fülke

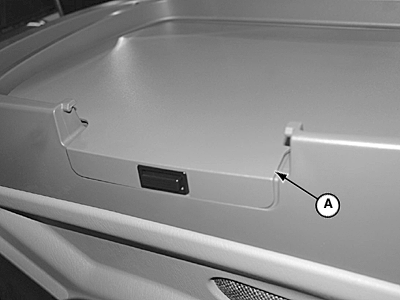

LV14696-UN-24AUG11

Fő biztosíték- és relétábla (Bal oldali konzol)

LV14697-UN-25AUG11

Biztosíték/relé tömb

A - Fedél

MEGJEGYZÉS: A fedél belsején található egy útmutató címke a biztosítékokhoz és relékhez.

Vegye le a fedelet (A), hogy hozzáférjen a biztosíték-és relétáblához és a biztosíték/relé tömbbhöz.

Minden elektromos kör biztosítékkal van védve. A biztosítékokat egyedi színjelölés és a névleges áram értékének feltüntetése azonosítja.

Biztosíték érték	Szín
5 A	Narancs
10 A	piros
15 A	KÉK
20 A	sárga
30 A	Zöld

FONTOS: NE cserélje az eredeti biztosítékot nagyobb teljesítményűre, mert az a gép károsodását eredményezheti. Ha az eredeti teljesítményű biztosíték nem bírja a terhelést és ismételten kiolvad, ellenőriztesse az elektromos rendszert a John Deere szervizzel.
