Az emelőkarok terpesztésének beállítása

LV16048
LV16048-UN-10SEP12

LV16049
LV16049-UN-10SEP12

LV16046
LV16046-UN-10SEP12

LV16050
LV16050-UN-10SEP12

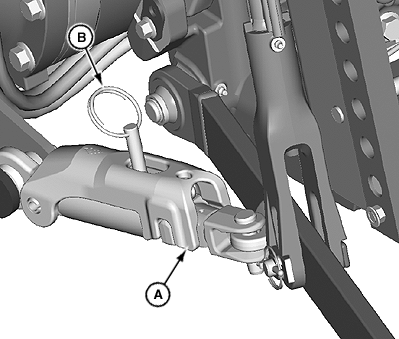

Álljon a traktorral a munkaeszköz közepéhez. Távolítsa el a karikát (B) és hajtsa a reteszt (A) fel. Használja a kart (C) a terpesztés beállítására.

Kategória

Horony

II

1

III

2

II + IIIN

3

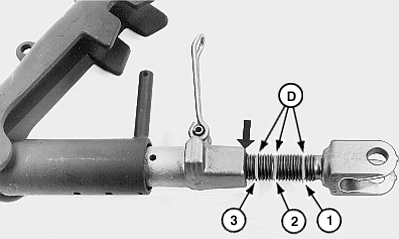

A hornyok (D) vezetőül szolgálnak a terpesztés beállításakor.

A horony (D), amely az adott kategóriának megfelel egyvonalban kell legyen az éllel (lásd a nyilat).

Rögzítse a kart (C) a csapra (D), csukja le a reteszt (A) és biztosítsa a karikával (B).

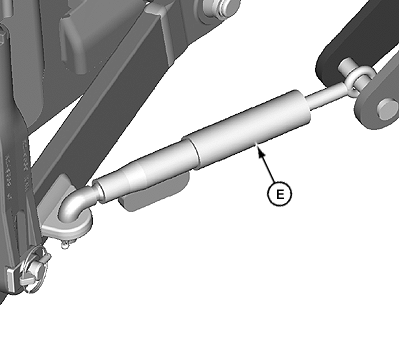

Állítsa be a távtartót (E) hasonlóképpen.

JZ81662,0000EB1-35-20120907
